Глушитель KOMATCU mod:B для Honda DIO AF34/35

Глушитель KOMATCU mod:B для Honda DIO AF34/35

Глушитель предназначен для ремонта выпускной системы скутеров Honda DIO с обозначениями AF34 и AF35. Он принимает отработавшие газы через выпускную трубу, направляет их к выходу и снижает шум выхлопа. Деталь подходит для восстановления штатной работы системы после прогорания корпуса, механического повреждения, нарушения герметичности или заметного увеличения громкости двигателя.

Назначение и конструкция

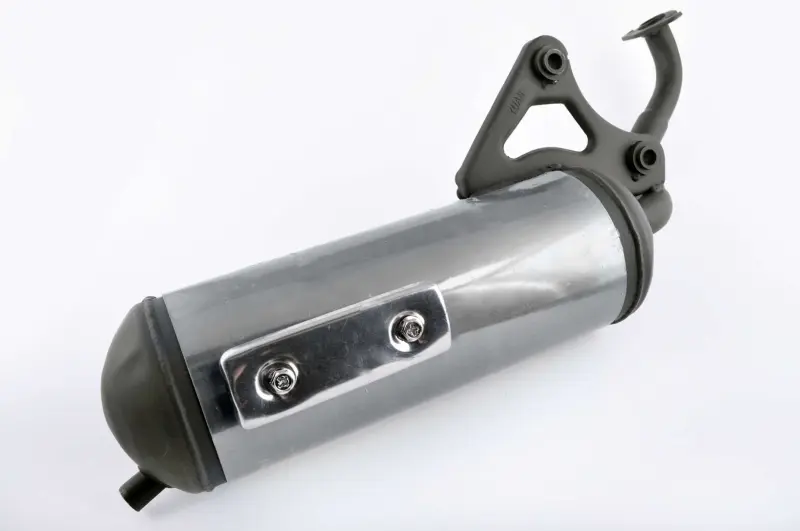

Изделие выполнено в виде единой выпускной детали с объемным цилиндрическим корпусом, изогнутой подводящей трубой и фланцем для соединения с двигателем. На корпусе предусмотрен кронштейн с несколькими монтажными отверстиями, необходимый для крепления глушителя к скутеру. Наружная защитная накладка закреплена двумя болтами и закрывает часть поверхности, рядом с которой может находиться нога водителя или элементы облицовки. Такая компоновка позволяет установить выпуск без сборки корпуса и трубы из отдельных секций.

Исправный и герметично установленный глушитель обеспечивает организованный отвод газов за пределы моторного отсека и удерживает шум выхлопа на нормальном для скутера уровне. Замена требуется, если на старой детали появились сквозные повреждения, трещины, деформация трубы или корпуса, разрушение мест крепления либо утечка в зоне соединения. Характерными поводами для проверки также служат резкое изменение звука, следы копоти возле стыка и соприкосновение глушителя с соседними деталями из-за погнутого крепления.

Что проверить перед выбором

• Модель скутера: деталь заявлена для Honda DIO AF34 и AF35; обозначение модели следует проверить по документам или данным самого скутера.
• Исполнение: эта версия имеет обозначение mod:B. Ее нужно сопоставлять с формой снятого выпуска, поскольку другое исполнение может отличаться изгибом трубы или расположением крепежа.
• Точки крепления: сравните положение фланца, конфигурацию кронштейна, количество и взаимное расположение монтажных отверстий.
• Габаритная компоновка: до монтажа убедитесь, что корпус и труба проходят относительно колеса, двигателя, пластика и подножки так же, как штатная деталь.
• Соединение с двигателем: форма фланца и посадочная плоскость должны соответствовать выпускному каналу без перекоса и принудительного натяжения трубы.

Подбор только по общему названию Honda DIO недостаточен: у скутеров одной серии могут встречаться разные варианты выпуска. Надежнее одновременно сверить код AF34 или AF35, обозначение mod:B и геометрию демонтированной детали. Если старый глушитель был деформирован после удара, ориентируйтесь не на его текущий изгиб, а на расположение точек соединения на скутере.

Рекомендации по установке

Работы выполняют на остывшем двигателе и выпуске. Перед установкой очищают посадочную поверхность от нагара и остатков старого уплотнения, проверяют состояние крепежа и выпускной прокладки. Изношенную или поврежденную прокладку заменяют отдельно, не предполагая, что она входит в комплект глушителя. Сначала деталь без усилия совмещают с выпускным каналом и кронштейном, затем наживляют крепеж и только после правильного расположения равномерно затягивают соединения. Труба не должна притягиваться болтами из заметно смещенного положения: постоянное напряжение способно ускорить появление трещин возле фланца или кронштейна.

После монтажа проверяют зазоры до колеса, облицовки и других деталей, а также надежность защитной накладки. При первом запуске контролируют стык возле двигателя и места соединений: прорыв газов, копоть или резкий звук указывают на негерметичную посадку. После нескольких циклов нагрева и остывания полезно повторно проверить крепеж. Правильно подобранный KOMATCU mod:B подходит для планового восстановления выпуска Honda DIO AF34/35 без изменения заявленной конфигурации скутера.
