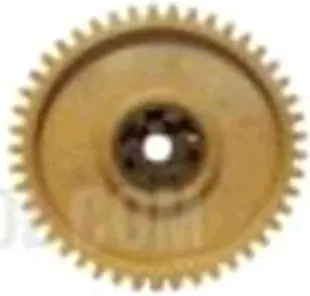

Ведомая шестерня привода электропилы 95,3×10×17 мм, 45 зубьев

Ведомая шестерня привода электропилы 95,3×10×17 мм

Деталь предназначена для ремонта зубчатого привода цепной электропилы. Ведомая шестерня работает в зацеплении с ответной шестерней и передает вращение внутри приводного механизма. Исполнение рассчитано на конкретную геометрию посадки: наружный диаметр 95,3 мм, центральное отверстие 10 мм, высота 17 мм и 45 наружных прямых зубьев. Такое сочетание параметров служит основным ориентиром при подборе, поскольку внешне похожие шестерни для электропил могут различаться диаметром, количеством и направлением зубьев, высотой, формой центральной части.

Основные параметры

• Тип детали: ведомая шестерня привода цепной электропилы.
• Наружный диаметр: 95,3 мм.
• Диаметр центрального отверстия: 10 мм.
• Высота: 17 мм.
• Количество зубьев: 45.
• Исполнение зубчатого венца: наружные прямые зубья.
• Конструкция центра: посадочная часть с втулкой.

Как правильно подобрать шестерню

Для уверенного выбора необходимо сопоставить новую деталь со снятой шестерней сразу по всем параметрам. Сначала измеряют максимальный наружный диаметр, затем диаметр посадочного отверстия и полную высоту. После этого пересчитывают зубья и проверяют их направление. Совпадение только одного размера недостаточно: шестерня диаметром около 95 мм может иметь другое число зубьев, отличаться по толщине венца или по конфигурации центральной втулки. Даже небольшое отличие посадки меняет положение детали относительно ответной шестерни и корпуса.

Отдельного внимания требует профиль зубчатого венца. У этой модели 45 прямых наружных зубьев, поэтому вместо нее нельзя устанавливать колесо с косым зубом, иным шагом или противоположным направлением зацепления. Следует также сравнить форму центральной зоны, расположение втулки, глубину посадки и наличие выступов либо уступов на снятой детали. Марка электропилы сама по себе не дает достаточной точности: в пределах одной серии инструмента могут применяться разные варианты привода.

Когда требуется замена

Осмотр шестерни проводят при постороннем треске в приводе, рывках, заклинивании или передаче вращения с перебоями. Основанием для замены становятся сколотые и деформированные зубья, выраженная выработка их рабочих поверхностей, повреждение центральной посадки, трещины или чрезмерный люфт. Продолжение работы с поврежденным венцом увеличивает ударную нагрузку на ответную шестерню. Если старая деталь разрушилась, перед сборкой важно удалить обломки и проверить соседнее зубчатое колесо: поврежденная пара может быстро испортить новую шестерню.

Установка и проверка

Монтаж выполняют на отключенной от питания электропиле. Посадочное место очищают от загрязнений и остатков разрушенных зубьев, после чего проверяют состояние оси, втулки и ответной шестерни. Новая деталь должна садиться без перекоса и располагаться на той же глубине, что и снятая. Зубчатый венец должен входить в зацепление равномерно, без бокового смещения, чрезмерного люфта и тугих участков при проворачивании. Тип и количество смазки выбирают по руководству конкретной электропилы, поскольку требования разных приводов отличаются.

До окончательной сборки полезно проверить свободное движение механизма по всему обороту. Корпус не должен прижимать шестерню или менять ее осевое положение. После сборки выполняют краткую проверку без значительной нагрузки и контролируют отсутствие треска, ударов и заедания. Точное совпадение размеров 95,3×10×17 мм, числа 45 и геометрии центральной части помогает восстановить штатное зацепление привода без подгонки несовместимой детали.
