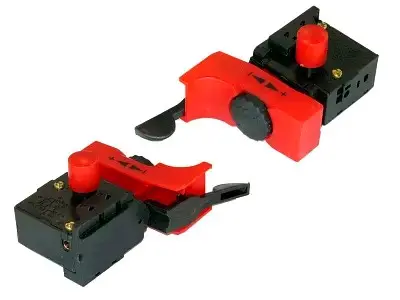

Кнопка-выключатель для дрели DWT 750, узкий реверс

Кнопка-выключатель для дрели DWT 750

Кнопка-выключатель служит для замены штатного узла управления в дрели DWT 750 с узким переключателем реверса. В одном корпусе объединены основные функции управления инструментом: включение двигателя, плавное регулирование частоты вращения нажатием на клавишу и выбор направления вращения. Такая деталь нужна при ремонте дрели, если старая кнопка срабатывает через раз, залипает, не возвращается после отпускания либо нестабильно передаёт питание на двигатель.

Выключатель рассчитан на исполнение DWT 750 с узким реверсом. При подборе важно учитывать не только модель дрели, но и конструкцию установленной детали: форму и размеры корпуса, положение реверсивного ползунка, размещение контактов и посадку внутри рукоятки. У дрелей разных выпусков внутренние соединения могут отличаться, поэтому перед заказом следует внимательно сопоставить новый выключатель со снятым узлом.

Управление дрелью

Частота вращения изменяется плавно и зависит от интенсивности нажатия на пусковую клавишу. Это позволяет начинать сверление на небольших оборотах, аккуратнее заводить сверло в материал, а затем увеличивать темп работы. Такая регулировка также помогает подобрать подходящую скорость при выполнении отверстий в разных материалах.

Узкий переключатель реверса меняет направление вращения двигателя. Боковой фиксатор удерживает пусковую клавишу во включённом положении, когда требуется продолжительная непрерывная работа без постоянного нажатия пальцем. После замены все органы управления должны перемещаться свободно, без заеданий и контакта с половинами корпуса рукоятки.

Подключение и установка

Конструкция выключателя предусматривает два способа присоединения проводов. Сетевые провода закрепляются винтами, а остальные соединения устанавливаются в быстрозажимные фиксаторы. Перед отсоединением старой кнопки рекомендуется зафиксировать расположение каждого провода. При сборке соединения переносят по расположению контактов прежнего выключателя, поскольку один только цвет изоляции не гарантирует правильного подключения.

Перед началом ремонта дрель необходимо полностью отключить от электросети. Провода должны быть надёжно закреплены в соответствующих клеммах, а корпус выключателя — правильно установлен в предусмотренное посадочное место. Если расположение контактов или схема соединений вызывают сомнения, замену следует поручить специалисту по ремонту электроинструмента.

Что проверить при подборе

• соответствие дрели DWT 750 и исполнению с узким реверсом;
• форму корпуса и его посадку внутри рукоятки;
• ширину и положение реверсивного ползунка;
• количество и расположение клемм;
• наличие бокового фиксатора;
• винтовое подключение сетевых проводов и быстрозажимное подключение остальных контактов.

После сборки необходимо проверить свободный ход пусковой клавиши, возврат после отпускания, работу бокового фиксатора, плавное изменение оборотов и переключение направления вращения. Если исполнение полностью совпадает со штатной деталью, кнопка-выключатель позволяет восстановить привычное управление дрелью без изменения её конструкции.
