Кнопка включения дрели Metabo и Элпром с большим реверсом

Кнопка включения дрели Metabo и Элпром с большим реверсом

Кнопка предназначена для ремонта дрелей Metabo и Элпром, в которых используется выключатель соответствующей формы с крупным рычагом изменения направления вращения. Деталь объединяет пусковую клавишу, контактную часть и механизм реверса. Нажатием клавиши пользователь включает двигатель, а рычаг позволяет выбрать прямое или обратное вращение патрона. Такая компоновка удобна при сверлении, выворачивании крепежа и освобождении заклинившей оснастки.

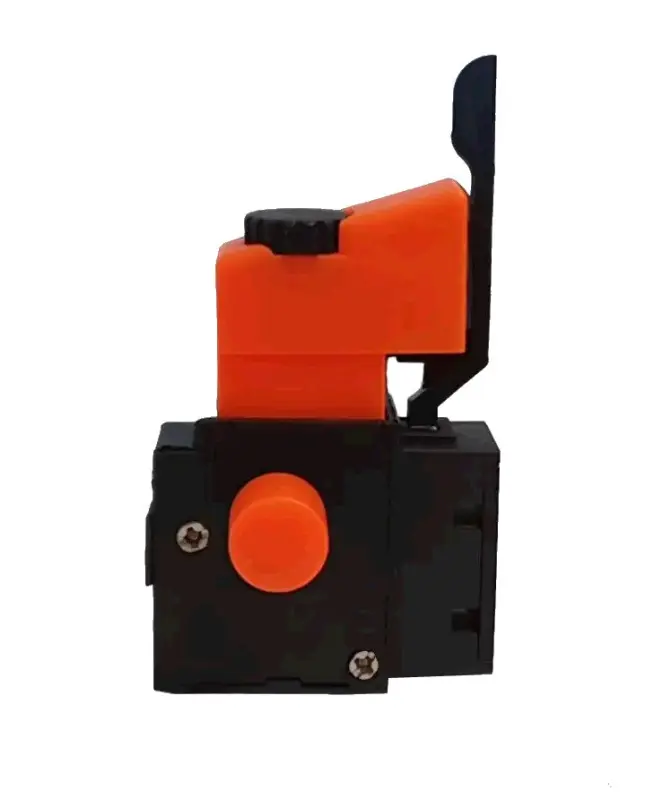

Конструкция включает черный корпус, контрастную пусковую клавишу и вынесенный вверх большой рычаг реверса. Выключатель устанавливается внутри рукоятки: клавиша и органы управления остаются доступными через предусмотренные в корпусе инструмента проемы. Поэтому для правильной посадки важны не только назначение детали и указанные производители, но и геометрия всего корпуса, расположение выступов, контактов и подвижных частей.

Когда требуется проверка и замена

На неисправность выключателя могут указывать отсутствие запуска при исправном сетевом шнуре, прерывистая работа при нажатии, заедание клавиши, повреждение корпуса или проблемы с переключением направления вращения. Похожие проявления возможны и при неисправности кабеля, щеток, соединений либо двигателя, поэтому перед заменой следует проверить дрель целиком. Если причина установлена именно в кнопке, новая деталь должна повторять конфигурацию снятого выключателя и свободно размещаться в рукоятке.

Что сравнить перед покупкой

• Форму корпуса. Сопоставьте высоту, ширину, боковые выступы и расположение ступеней на старой и новой деталях.
• Исполнение реверса. Эта версия оснащена большим рычагом; вариант с малым переключателем является другой модификацией и не должен выбираться только по похожему названию.
• Положение пусковой клавиши. Ее форма, направление хода и расположение относительно корпуса должны соответствовать проему в рукоятке дрели.
• Контактную часть. Проверьте количество точек подключения, их расположение и способ фиксации проводников по снятой кнопке и схеме конкретного инструмента.
• Свободное движение органов управления. После размещения внутри рукоятки клавиша и рычаг реверса не должны упираться в пластиковые детали корпуса.

Указание Metabo и Элпром определяет направление подбора, но не означает совместимость со всеми дрелями этих производителей. В разных сериях могут применяться выключатели с другой посадкой, контактами или размером реверса. Если модель инструмента не приведена в карточке, надежнее всего сравнивать деталь со снятым выключателем по форме и расположению функциональных частей.

Установка и контроль работы

Работы выполняют на дрели, полностью отключенной от сети. До отсоединения старой кнопки полезно зафиксировать положение каждого проводника, чтобы сохранить штатную схему подключения. Контакты должны быть установлены надежно, без перекоса и натяжения проводов. При сборке необходимо убедиться, что проводники не попадают между половинами рукоятки и не препятствуют ходу клавиши либо реверса.

После сборки сначала проверяют возврат пусковой клавиши и переключение направления без включения инструмента. Затем выполняют краткий пробный запуск в обоих положениях реверса. Переключать направление следует после полной остановки двигателя: это снижает нагрузку на механизм переключения и помогает избежать повреждения контактной части. Если нет опыта ремонта электроинструмента, установку стоит поручить специалисту.

Эта кнопка подходит для восстановления дрели с совпадающей конфигурацией выключателя и большим реверсом. Тщательное сравнение корпуса, клавиши, рычага и контактов до установки помогает выбрать нужную модификацию и вернуть инструменту штатное включение и управление направлением вращения.
