Кнопка включения AZT для дрели Waller и перфоратора

Кнопка включения AZT для дрели Waller и перфоратора

Пусковая кнопка предназначена для ремонта дрели Waller и может применяться в совместимых перфораторах с аналогичным посадочным местом и подключением. Она передает команду на запуск и остановку электродвигателя, поэтому исправность этой детали непосредственно влияет на отклик инструмента при нажатии клавиши. Кнопка подойдет для восстановления электроинструмента, у которого механизм включения поврежден, заедает либо работает с перебоями.

Назначение и конструкция

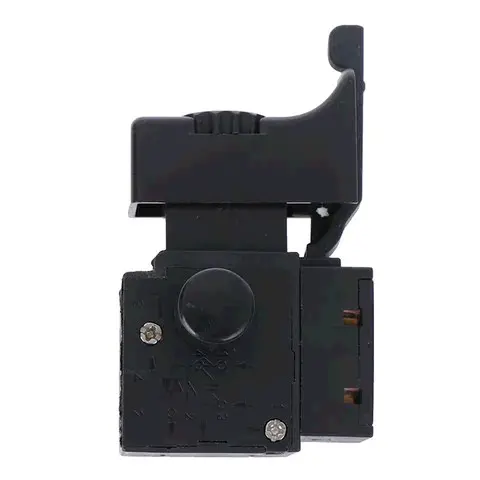

Деталь выполнена в черном корпусе с широкой курковой клавишей. Конструкция также включает круглую боковую кнопку, рифленое колесико в верхней части клавиши и расположенную сзади контактную секцию. Такая конфигурация требует точного совмещения с внутренними направляющими рукоятки: клавиша должна свободно проходить через предусмотренный вырез, а боковая кнопка — совпадать с отверстием в корпусе инструмента.

Кнопка работает как орган управления электродвигателем: нажатие запускает инструмент, а отпускание останавливает его. Если корпус детали установлен с перекосом либо клавиша упирается в половины рукоятки, нормальный ход может быть нарушен. Поэтому при ремонте учитывают не только назначение запчасти, но и форму каждой выступающей части.

Как правильно подобрать кнопку

Название марки инструмента не заменяет сравнение конструкции. В разных выпусках дрелей и перфораторов могут применяться отличающиеся выключатели, поэтому перед заказом сопоставьте старую деталь с предлагаемой по следующим признакам:

• Контур и толщина корпуса. Кнопка должна помещаться в штатное углубление рукоятки без подрезания пластика и принудительного зажима.
• Форма курковой клавиши. Проверьте ее длину, профиль, высоту и положение относительно корпуса выключателя.
• Боковая кнопка. Сопоставьте ее расположение, форму и сторону выхода, чтобы она совпала с отверстием рукоятки.
• Контактная секция. Необходимо одинаковое расположение выводов, способ присоединения проводников и направление их укладки.
• Опоры и направляющие. Выступы, упоры и посадочные поверхности должны соответствовать внутренней конфигурации корпуса инструмента.
• Свободное пространство. После установки провода не должны попадать под клавишу или между соединяемыми половинами рукоятки.

Наиболее надежный способ подбора — сравнить демонтированную кнопку и новую деталь с нескольких сторон. Особое внимание уделите контактной части и взаимному положению клавиш. Применение в перфораторе допустимо только при полном совпадении посадки и подключения; обозначение категории не означает совместимость со всеми моделями.

Когда требуется замена

Проверка кнопки актуальна, если двигатель не запускается при нажатии, включается только в определенном положении клавиши, самопроизвольно останавливается либо реагирует с задержкой. Поводом для замены также служат трещины корпуса, заедание механизма, оплавление контактной зоны или следы перегрева. Похожие симптомы могут возникать из-за сетевого кабеля, соединений, щеток или двигателя, поэтому перед ремонтом следует определить источник неисправности и не ограничиваться внешним осмотром.

Рекомендации по установке

• Полностью отсоедините инструмент от источника питания до разборки корпуса.
• Зафиксируйте исходное расположение проводников и старой кнопки перед их отсоединением.
• Подключайте проводники в тех же позициях, не ориентируясь только на цвет изоляции.
• Уложите кнопку в штатное место без перекоса и убедитесь, что ее выступы совпали с направляющими рукоятки.
• Перед подключением питания соберите корпус и проверьте свободное нажатие и возврат клавиши.

После установки проводники должны оставаться внутри предусмотренных каналов и не зажиматься крепежом. Если схема подключения старой детали отличается, использовать кнопку без проверки специалистом не следует. Точное сопоставление геометрии, контактов и органов управления помогает избежать повторной разборки и восстановить нормальное включение дрели или подходящего перфоратора.
