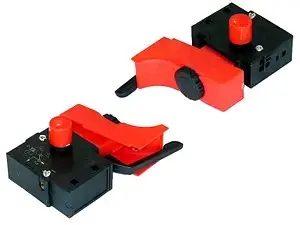

Кнопка включения для дрели Ferm с реверсом и регулировкой оборотов

Кнопка включения для дрели Ferm с реверсом и регулировкой оборотов

Кнопка предназначена для ремонта сетевой дрели Ferm, у которой изношен механизм включения, нарушена регулировка скорости, перестал переключаться реверс или не удерживается фиксатор продолжительной работы. Деталь объединяет основные органы управления, расположенные в рукоятке инструмента: широкую пусковую клавишу, регулятор оборотов, переключатель правого и левого вращения, а также кнопку фиксации во включенном положении.

При исправной кнопке дрель включается нажатием на клавишу, направление вращения меняется отдельным рычагом, а скорость настраивается встроенным регулятором. Фиксатор позволяет удерживать клавишу во включенном положении без постоянного нажатия при продолжительном сверлении. Такая компоновка восстанавливает привычное управление инструментом без установки нескольких раздельных переключателей.

Конструкция и функции

• Регулировка оборотов помогает подобрать скорость вращения с учетом выполняемой операции и обрабатываемого материала.
• Реверс правого и левого вращения позволяет изменить направление шпинделя для вывода сверла или выполнения других предусмотренных дрелью операций.
• Фиксатор включенного положения уменьшает необходимость постоянно удерживать клавишу во время длительного непрерывного сверления.
• Комбинированная конструкция объединяет пуск, изменение направления, настройку скорости и фиксацию в одном корпусе, соответствующем компоновке рукоятки совместимой дрели.

Модуль кнопки имеет две винтовые точки подключения и два быстросъемных контакта. Переключатель направления использует четыре быстросъемных контакта. Наружная длина с рычагом реверса и фиксатором составляет 80 мм, высота с рычагом — 50 мм. Ширина корпуса указана как 17 мм с дополнительной зоной фиксатора 17 мм. Размер пусковой клавиши — 39 × 13 × 29 мм, диаметр кнопки фиксации — 11 мм, диаметр колесика регулировки — 15 мм.

Как проверить совместимость

Кнопки для разных дрелей Ferm могут отличаться даже при похожей форме рукоятки, поэтому принадлежность инструмента к одному бренду сама по себе не подтверждает совместимость. До заказа сопоставьте старую деталь по длине, высоте и ширине корпуса, размеру клавиши, расположению фиксатора и колесика, форме рычага реверса, способу крепления внутри рукоятки и направлению выхода проводов.

• Проверьте наличие регулировки оборотов, реверса и бокового фиксатора на снятой кнопке.
• Сопоставьте количество контактов и разделение подключений между пусковым модулем и реверсом.
• Убедитесь, что выступающие части свободно входят в предусмотренные отверстия корпуса дрели.
• Сравните расположение винтовых и быстросъемных контактов, чтобы штатные провода доставали до своих точек без натяжения.
• Не подбирайте кнопку только по цвету клавиши или общему силуэту: решающими остаются геометрия корпуса и схема соединений.

Замена и установка

Перед разборкой дрель необходимо отключить от сети. После раскрытия рукоятки зафиксируйте расположение каждого провода и положение старой кнопки. Проводники переносят последовательно, контакт за контактом, сохраняя исходную схему подключения. Нельзя ориентироваться только на цвет изоляции: в разных выпусках инструмента разводка может различаться.

После установки проверьте свободный ход клавиши, четкое переключение реверса и работу фиксатора до окончательной сборки рукоятки. Провода должны располагаться в штатных каналах, не попадать под края корпуса и не мешать движению органов управления. Если конфигурация контактов или назначение проводов не совпадает со снятой деталью, подключение следует поручить специалисту по ремонту электроинструмента. Правильно подобранная кнопка возвращает дрели Ferm пуск, настройку оборотов, изменение направления вращения и фиксацию продолжительного режима.
