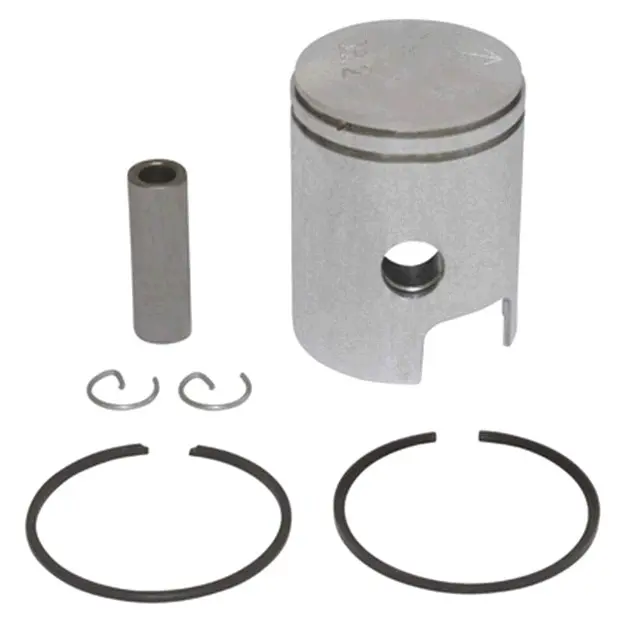

Поршень GINTANA для Piaggio Ciao Ø38,20 мм, палец Ø10 мм, комплект

Поршень GINTANA для Piaggio Ciao Ø38,20 мм с пальцем Ø10 мм

Комплект предназначен для ремонта цилиндро-поршневой группы Piaggio Ciao, рассчитанной на поршень номинального диаметра 38,20 мм и поршневой палец диаметром 10 мм. Поршень работает внутри цилиндра, участвует в сжатии топливной смеси и передает создаваемое при сгорании усилие на шатун через палец. Состояние этой пары непосредственно связано с компрессией, запуском двигателя и устойчивостью его работы, поэтому размер детали и ее соответствие цилиндру имеют решающее значение.

Конструкция и назначение деталей комплекта

В набор входят поршень, поршневой палец, два поршневых кольца и два стопорных кольца пальца. Кольца устанавливаются в канавки поршня и уплотняют зазор между ним и стенкой цилиндра. Палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от бокового смещения. Такая комплектация позволяет использовать новые сопряженные детали при сборке, не оставляя в отремонтированном механизме изношенные кольца или фиксаторы.

• Применение: цилиндро-поршневая группа Piaggio Ciao.
• Номинальный диаметр: 38,20 мм.
• Диаметр поршневого пальца: 10 мм.
• Количество поршневых колец: два.
• Состав набора: поршень, палец, два кольца и два стопорных кольца.
• Бренд: GINTANA.

Как правильно подобрать поршень

Название модели техники — только один из критериев выбора. Перед ремонтом необходимо определить фактический размер цилиндра и требуемый монтажный зазор. Значение 38,20 мм должно соответствовать подготовленному цилиндру, а палец Ø10 мм — шатуну и применяемому подшипнику. У Piaggio Ciao встречаются отличающиеся исполнения поршней, поэтому дополнительно сравнивают форму юбки и ее вырезов, расположение отверстия пальца, общую высоту, высоту от пальца до днища, количество канавок и профиль колец.

• Измерьте цилиндр в нескольких поясах и направлениях, чтобы оценить износ, овальность и конусность.
• Сопоставьте диаметр нового пальца с отверстием шатуна и подшипником верхней головки.
• Сравните новый и снятый поршни по высоте, форме днища, конфигурации юбки и расположению канавок.
• Проверьте, подходят ли два кольца по профилю и высоте именно к канавкам этого поршня.
• Убедитесь, что выбранный размер соответствует состоянию цилиндра после расточки или другой проведенной обработки.

Установка нового поршня в цилиндр с выраженными задирами, чрезмерным износом либо неправильной геометрией не устраняет причину потери компрессии. В такой ситуации сначала определяют пригодность цилиндра к дальнейшей работе и необходимый ремонтный размер. Это особенно важно, если старый поршень имеет задиры, следы перегрева, повреждение днища или разбитые канавки колец.

Рекомендации по установке

Монтаж выполняют на чистых деталях после проверки цилиндра, шатуна, пальца и подшипника. Кольца устанавливают в предназначенные для них канавки без чрезмерного разгибания и перекоса. Их замки должны занять штатное положение, а сами кольца — свободно перемещаться в пределах конструкции канавок. Поршень ориентируют относительно цилиндра и выпускной стороны двигателя в соответствии с его конструкцией и сервисными данными конкретной модификации Piaggio Ciao.

Палец вводят без ударной нагрузки, после чего оба стопорных кольца полностью усаживают в канавки. Перед окончательной сборкой цилиндро-поршневую пару смазывают подходящим моторным маслом. После монтажа коленчатый вал следует осторожно провернуть вручную: поршень должен двигаться без закусывания, а кольца — проходить по цилиндру без зацепления. Точные значения зазоров, порядок затяжки и режим первичной эксплуатации выбирают по ремонтной документации конкретного двигателя.

Этот комплект подходит для ремонта Piaggio Ciao только при совпадении диаметра 38,20 мм, пальца 10 мм и остальных геометрических признаков. Тщательное измерение цилиндра и сравнение со снятой деталью помогают выбрать правильное исполнение и избежать повторной разборки двигателя.
