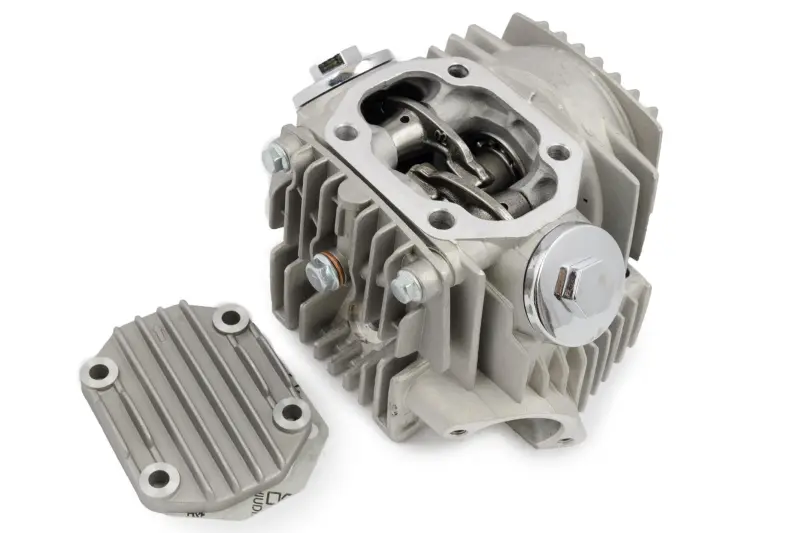

Головка цилиндра Delta 100 Ø50 в сборе

Головка цилиндра Delta 100 Ø50 в сборе

Головка предназначена для верхней части четырехтактного двигателя мопеда Delta 100. Заявленный размер Ø50 мм связывает деталь с соответствующей конфигурацией цилиндро-поршневой группы, а исполнение в сборе позволяет заменить головку вместе с установленным клапанным механизмом. Деталь закрывает цилиндр, формирует верхнюю часть камеры сгорания и обеспечивает размещение компонентов, управляющих впуском топливовоздушной смеси и выпуском отработавших газов.

Назначение и устройство

Конструкция включает впускной и выпускной клапаны, пружины и механизм коромысел. Во время работы четырехтактного двигателя клапаны открывают и закрывают соответствующие каналы в заданные моменты газораспределения. От состояния их седел, направляющих, рабочих фасок и тепловых зазоров зависят герметичность камеры сгорания, компрессия, уверенный запуск и стабильность мотора под нагрузкой.

Корпус выполнен с развитым наружным оребрением, увеличивающим площадь отвода тепла при воздушном охлаждении. Съемная верхняя крышка обеспечивает доступ к коромыслам для осмотра и регулировки клапанных зазоров, а боковые резьбовые крышки закрывают сервисные отверстия. Такая компоновка характерна для горизонтальных четырехтактных двигателей семейства Delta и упрощает плановое обслуживание клапанного привода.

Совместимость и подбор

Головка заявлена для Delta 100, а среди совместимых обозначений для аналогичной детали указаны JH100 и Viper Delta. При этом название модели не должно быть единственным критерием: у внешне похожих двигателей могут отличаться посадочная геометрия, расположение каналов и конфигурация присоединяемых деталей.

• Размер: сопоставьте обозначение Ø50 мм с установленным цилиндром и прежней головкой.
• Крепление: сравните количество и расположение отверстий под шпильки, форму привалочной плоскости и положение направляющих элементов.
• Каналы: проверьте совпадение масляных проходов, канала цепи газораспределения, впускного и выпускного окон.
• Присоединение: сопоставьте точки крепления впускного патрубка, выпускной системы и крышек с конфигурацией двигателя.
• Клапанный привод: убедитесь, что расположение коромысел и регулировочных деталей соответствует снятой головке.

Когда требуется замена

Замена головки актуальна при трещинах корпуса, повреждении или деформации привалочной плоскости, износе клапанных седел и направляющих, а также после перегрева, если восстановление прежней детали нецелесообразно. Нарушение герметичности может проявляться снижением компрессии, затрудненным запуском, нестабильной работой двигателя и потерей тяги. Перед ремонтом следует исключить неправильную регулировку клапанов, нарушение фаз газораспределения и неисправности других компонентов цилиндро-поршневой группы.

Установка и проверка

Перед монтажом очищают и проверяют привалочные поверхности головки и цилиндра, состояние шпилек, резьбы и направляющих. Для соединения используют прокладку, соответствующую конкретной конфигурации Ø50 мм; наличие прокладки в наборе следует учитывать отдельно. Крепеж затягивают равномерно, в последовательности и с моментом, предусмотренными документацией двигателя. Чрезмерная или неравномерная затяжка способна нарушить плоскостность соединения.

После установки выставляют фазы газораспределения по штатным меткам и регулируют тепловые зазоры клапанов по требованиям конкретного двигателя. До первого запуска полезно вручную провернуть коленчатый вал и убедиться, что механизм движется свободно, а клапаны не встречаются с поршнем. После запуска контролируют герметичность соединений, отсутствие постороннего шума и устойчивую работу мотора.

Головка Delta 100 Ø50 подходит для комплексного ремонта верхней части двигателя вместо замены только отдельных деталей клапанного механизма. Точная сверка размеров, каналов и посадочных точек до монтажа помогает выбрать подходящую модификацию и избежать повторной разборки двигателя.
