Головка цилиндра Yamaha JOG 50 / Stels 50, 2T

Головка цилиндра Yamaha JOG 50 / Stels 50, 2T

Головка предназначена для верхней части 50-кубового двухтактного двигателя скутера. Она закрывает цилиндр сверху, участвует в формировании камеры сгорания и служит местом установки свечи зажигания. Деталь применяется при ремонте Yamaha JOG 50 и Stels 50 с подходящей конфигурацией двухтактного мотора. Правильно подобранная головка обеспечивает нужное сопряжение с цилиндром и прокладкой, поэтому ее геометрию нельзя рассматривать отдельно от остальных деталей цилиндро-поршневой группы.

Конструкция и назначение

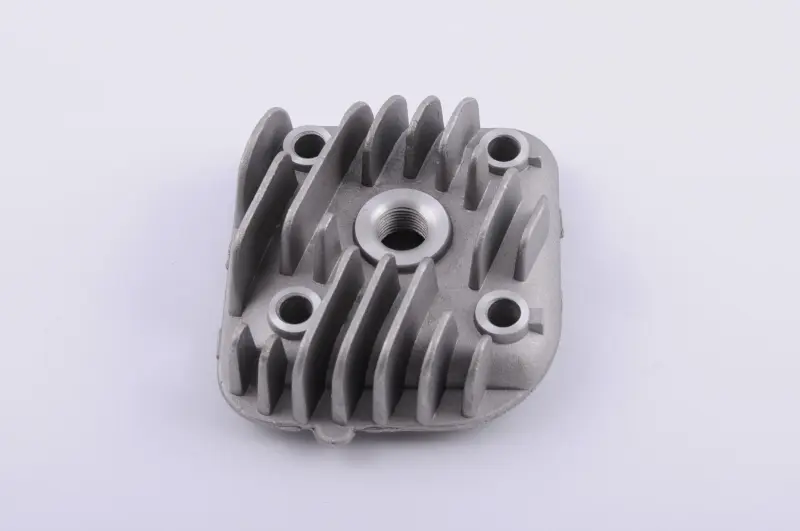

Корпус имеет развитое наружное оребрение: оно увеличивает площадь теплообмена и помогает отводить тепло от зоны сгорания при работе воздушного охлаждения. В центре расположено резьбовое отверстие для свечи, вокруг него — четыре отверстия крепления на шпильках цилиндра. Такая компоновка характерна для соответствующей версии двухтактного двигателя JOG 50. Внутренняя сторона головки образует верхнюю часть камеры сгорания, а ее прилегающая плоскость должна герметично соединяться с цилиндром через подходящую прокладку.

Что сверить перед заказом

Название JOG объединяет разные поколения и исполнения скутеров, а техника Stels может оснащаться различными моторами. Поэтому одной надписи модели недостаточно. Сначала уточните, что на скутере установлен именно двухтактный двигатель класса 50 см³, затем сопоставьте снятую головку и цилиндр по посадочной геометрии. Если двигатель ранее ремонтировался или на нем установлена другая цилиндро-поршневая группа, подбор выполняют по фактической конфигурации мотора, а не только по модели рамы.

• Тип двигателя: двухтактный, 50 см³.
• Крепление: четыре отверстия; их расположение и расстояния между шпильками должны совпадать с цилиндром.
• Свечная зона: сравните положение резьбового отверстия, посадку свечи и доступ для свечного колпачка.
• Сопряжение: проверьте контур прилегающей плоскости, форму камеры сгорания и соответствие прокладки.
• Охлаждение: убедитесь, что форма оребрения подходит к кожуху и не мешает соседним деталям.

Установка и проверка

До монтажа осмотрите резьбу свечного отверстия, крепежные зоны, ребра и поверхность, прилегающую к цилиндру. На ней не должно быть повреждений, мешающих плотному соединению. Сопрягаемые поверхности очищают без образования задиров, а прокладку используют именно для установленной версии цилиндра. Крепеж затягивают равномерно, крест-накрест и в несколько приемов, соблюдая момент из сервисной документации конкретного двигателя. Свеча также должна соответствовать мотору по типу и параметрам установки.

После сборки проверяют герметичность стыка, отсутствие постороннего шума и стабильность работы двигателя. Если до ремонта наблюдалась потеря компрессии, следует оценить не только головку, но и прокладку, цилиндр, поршень и кольца: одинаковый симптом может иметь несколько причин. Эксплуатацию прекращают, если после запуска обнаружены следы прорыва газов в зоне стыка или заметный перегрев.

Когда требуется замена

Головку меняют при трещинах, повреждении резьбы под свечу, деформации прилегающей плоскости, сколах в крепежных местах или серьезном разрушении охлаждающих ребер. Новая деталь должна соответствовать цилиндру по камере сгорания и схеме крепления. Для цилиндра нестандартного диаметра либо тюнингового комплекта нужна головка, предусмотренная именно для этой конфигурации; совместимость с обычным JOG 50 нельзя переносить на такой комплект автоматически.

Эта головка подходит для восстановления штатной конфигурации Yamaha JOG 50 или Stels 50 только после проверки конкретного двигателя. Точное сопоставление крепления, свечной зоны, прокладки и охлаждающего кожуха помогает избежать повторной разборки и получить корректную сборку верхней части цилиндра.
