Тарелка сцепления с ведущей звездой для Stihl 024/026, комплект BEST

Тарелка сцепления с ведущей звездой для Stihl 024/026

Комплект BEST предназначен для ремонта привода цепи бензопил Stihl 024 и 026. Основная деталь представляет собой барабан сцепления со встроенной ведущей звездой. Во время работы центробежное сцепление передает вращение барабану, а его звезда приводит в движение пильную цепь по шине. Поэтому состояние посадочной поверхности барабана, зубьев звезды и опорного подшипника непосредственно влияет на плавность хода привода.

Это именно тарелка со звездой и деталями ее установки, а не центробежная муфта с колодками и пружинами. Комплект подходит для замены изношенного барабана либо восстановления узла после повреждения подшипника, шайбы или стопорного кольца. Встроенное исполнение звезды означает, что при критическом износе ее зубьев барабан меняется в сборе.

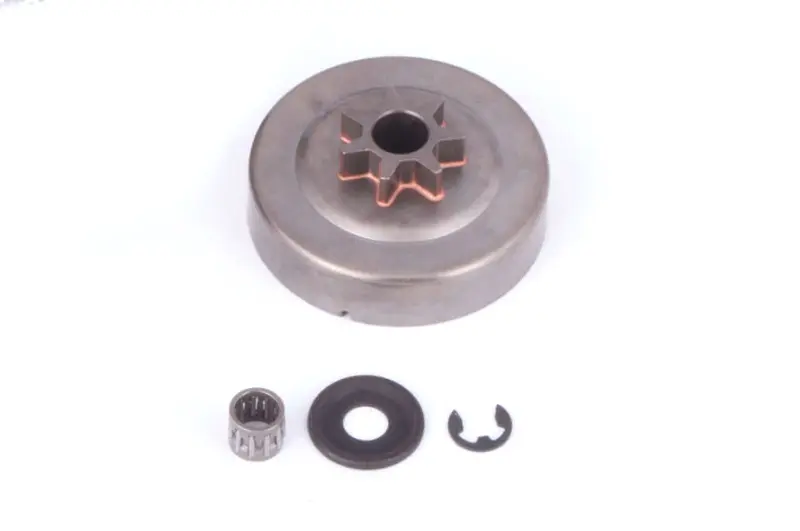

Состав и назначение деталей

• Тарелка сцепления с ведущей звездой — принимает вращение от сцепления и передает его пильной цепи.
• Игольчатый сепаратор — служит опорой барабана на посадочном участке коленчатого вала и обеспечивает его вращение.
• Шайба — устанавливается с наружной стороны барабана перед стопором.
• Стопорное кольцо — удерживает собранные детали на валу.

Наличие сепаратора, шайбы и стопора позволяет заменить связанные с барабаном монтажные детали одновременно. Это особенно удобно, если старый подшипник вращается с заеданием, шайба деформирована, а стопор был поврежден или потерян при разборке.

Как проверить совместимость

Первый критерий подбора — модель бензопилы: комплект заявлен для Stihl 024 и 026. Перед установкой необходимо также сравнить старую тарелку и новую деталь по исполнению ведущей звезды, числу и профилю зубьев, посадке игольчатого сепаратора, диаметру и глубине барабана, положению наружной шайбы и форме стопора. Шаг звезды должен соответствовать применяемой цепи; использовать барабан с неподходящей цепной гарнитурой нельзя.

Для Stihl 026 отдельно проверяют исполнение привода масляного насоса. При установке барабан проворачивают с легким прижимом, пока поводок червяка насоса не войдет в паз на окружности тарелки. Если старая деталь отличается расположением паза, посадкой или общей геометрией, совместимость следует уточнить до сборки. Подбор только по внешнему диаметру не учитывает эти различия.

Установка и обслуживание

Для доступа к детали снимают крышку цепной звездочки и выключают тормоз цепи. Затем последовательно снимают стопор, шайбу, старый барабан и игольчатый сепаратор. Посадочный участок коленчатого вала очищают, а исправный или новый сепаратор перед монтажом смазывают подходящей сервисной смазкой. Барабан должен сесть на вал без перекоса; на модели 026 необходимо обеспечить правильное зацепление с приводом масляного насоса. После этого устанавливают шайбу и надежно фиксируют стопорное кольцо в канавке.

При замене барабана проверяют состояние внутренней рабочей поверхности, тормозной ленты, сцепления, цепи и шины. Поводом для ремонта становятся выраженные канавки на зубьях звезды, заметная выработка внутри тарелки, перекос, избыточный люфт, шум или неровное вращение сепаратора. Рывки цепи и посторонний звук могут быть связаны не только с барабаном, поэтому перед эксплуатацией проверяют правильность сборки, свободное вращение деталей, работу смазки и действие тормоза цепи.

Комплект рассчитан на восстановление штатной схемы крепления барабана без повторного использования изношенных мелких деталей. Если нет опыта обслуживания сцепления бензопилы, установку лучше поручить специалисту: точная посадка сепаратора, зацепление привода насоса и фиксация стопора важны для нормальной работы цепного привода.
