Рукоятка-рама бензопилы Stihl MS 230/250 WOODMAN

Рукоятка-рама WOODMAN для Stihl MS 230 и MS 250

Корпусная деталь предназначена для ремонта бензопил Stihl MS 230 и MS 250. Она объединяет рамную часть с зоной задней рукоятки, служит основанием для размещения связанных деталей и помогает вернуть пиле правильную геометрию корпуса после повреждения штатной конструкции. Такая замена актуальна при трещинах после удара, деформации, разрушении креплений, повреждении защитной части рукоятки или появлении заметного люфта между соединенными компонентами.

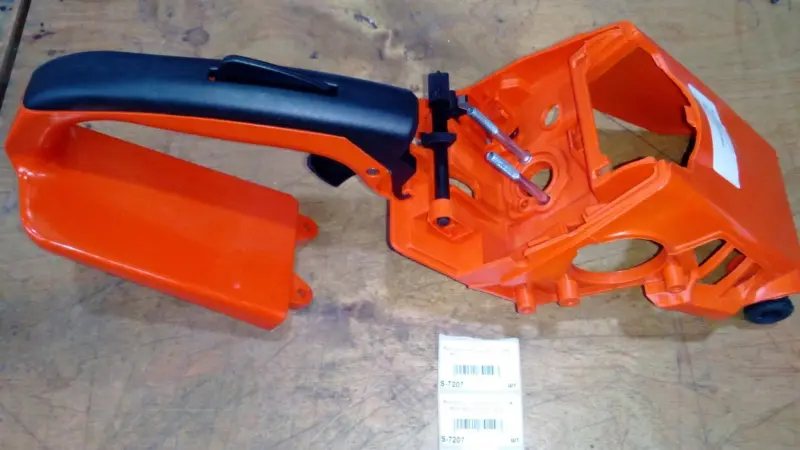

Конструкция включает оранжевую несущую раму, заднюю рукоятку с черной верхней накладкой, курок управления и нижнюю защитную часть. На корпусе предусмотрены посадочные окна, отверстия и опорные участки для соединения с деталями бензопилы. Рукоятка участвует не только в удержании инструмента: рядом с ней размещаются курок газа, блокировочный рычаг, тяга, пружины, шланги и другие компоненты управления. Поэтому исправная форма рамы важна для правильного взаимного положения деталей и свободного движения механизмов.

Что проверить при подборе

Товар рассчитан на модели MS 230 и MS 250. Перед заказом следует определить точную модификацию бензопилы и сопоставить новую раму со снятой деталью. У пил одной серии могут различаться исполнение запуска, расположение отдельных отверстий, конфигурация шлангов и набор переносимых компонентов.

• Модель бензопилы. Совместимость подтверждена для Stihl MS 230 и MS 250; принадлежность инструмента только к марке Stihl недостаточна для точного выбора.
• Форма и точки крепления. Сравните контур корпуса, количество и расположение отверстий, опор, пазов и окон с прежней рамой.
• Органы управления. Проверьте исполнение курка, блокировки и тяги газа, чтобы после сборки они двигались без заедания и полностью возвращались в исходное положение.
• Фактическая комплектность. До разборки определите, какие крепежные детали, шланги, пружины, втулки и механизмы потребуется перенести со старой бензопилы.

Замена и установка

Монтаж рукоятки-рамы связан с частичной разборкой корпуса. Старую деталь снимают последовательно, запоминая прокладку шлангов и положение тяг, пружин, втулок и крепежа. Посадочные участки очищают, а переносимые компоненты осматривают на трещины, износ и деформацию. Поврежденный крепеж или разбитые втулки не следует устанавливать в новую раму: они могут сохранить люфт даже при исправном корпусе.

При сборке раму устанавливают без принудительного изгиба и совмещают все посадочные места до затяжки креплений. Шланги и тяги укладывают по штатным каналам, не допуская защемления между частями корпуса. Затем проверяют плотность соединений, положение защитной части и подвижность курка с блокировкой. Сначала органы управления проверяют при остановленном двигателе: курок должен двигаться плавно, блокировка — выполнять свою функцию, а рукоятка — оставаться неподвижной относительно собранного корпуса.

WOODMAN подходит для восстановления бензопилы, у которой повреждена именно рукоятка с рамной частью, а остальные пригодные компоненты можно использовать повторно. Точная сверка модификации, геометрии и размещения креплений до установки помогает избежать повторной разборки и получить аккуратно собранный корпус без перекосов.
