Курок газа для бензопил Goodluck GL4500/GL5200

Курок газа для Goodluck GL4500 и GL5200

Курок устанавливается в задней рукоятке бензопил Goodluck GL4500 и GL5200 и служит для управления оборотами двигателя. При нажатии он передает движение связанному с ним приводу дроссельной заслонки карбюратора, позволяя оператору увеличивать или уменьшать подачу газа. Деталь подходит для ремонта рукоятки, если штатный рычаг сломан, деформирован, заедает либо получил износ в местах посадки.

Конструкция и назначение

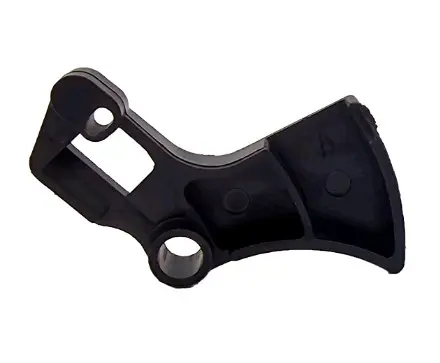

Черный рычаг имеет изогнутую нажимную часть, крупное круглое посадочное отверстие в нижней зоне, дополнительное малое отверстие и прямоугольное окно с противоположной стороны. Такая геометрия рассчитана на размещение внутри корпуса рукоятки и взаимодействие с деталями управления газом. Курок является только одной частью этого механизма: его работа зависит также от исправности оси, возвратной пружины, тяги, блокиратора и посадочных мест корпуса.

При исправной сборке нажатие должно передаваться без рывков и подклинивания, а после отпускания установленный в пиле возвратный механизм должен возвращать курок в исходное положение. Если движение стало тугим или обороты меняются с задержкой, причиной может быть не только сам рычаг, но и загрязнение рукоятки, повреждение тяги, пружины или точек крепления.

Что проверить при подборе

Одинаковое обозначение рабочего объема пилы не подтверждает совпадение рукоятки, поэтому деталь следует выбирать по модели и форме снятого курка. Перед заказом и установкой сравните:

• Модель бензопилы. Эта позиция предназначена для Goodluck GL4500 и GL5200; совместимость с другими сериями без отдельного подтверждения не предполагается.
• Общий профиль. Сопоставьте изгиб нажимной части, длину плеч и расположение контактных участков со старой деталью.
• Посадочные точки. Должны совпадать положение крупного и малого круглых отверстий, прямоугольного окна и опорных поверхностей.
• Состояние соседних деталей. Проверьте ось, тягу, пружину, блокиратор и половины рукоятки. Поврежденное посадочное место может мешать нормальной работе даже с новым курком.
• Необходимый вариант ремонта. Если неисправен только нажимной рычаг, достаточно заменить курок. При поломке пружины, стопора или других деталей механизма их также потребуется подобрать по конструкции установленной рукоятки.

Замена и проверка после сборки

Перед разборкой бензопилу необходимо заглушить и исключить случайный запуск. При снятии половины рукоятки запомните положение тяги, пружины, блокиратора и оси: эти детали должны вернуться на свои места без перекоса. Курок устанавливают свободно, без подрезания посадочных участков и принудительного изгиба. Если новая деталь не садится в корпус или не соединяется с тягой, следует повторно проверить совпадение модели и геометрии.

До запуска несколько раз нажмите и отпустите курок. Ход должен быть свободным, без трения о корпус, а возврат — полным и устойчивым. После окончательной сборки проверьте работу управления газом в соответствии с руководством бензопилы. Правильно подобранная деталь восстанавливает привычное нажатие и позволяет точно передавать движение от пальца к механизму карбюратора без необходимости заменять исправную рукоятку целиком.
