Задняя рукоятка в сборе для бензопилы Husqvarna 137 STARS

Задняя рукоятка в сборе для Husqvarna 137 STARS

Деталь предназначена для ремонта бензопилы Husqvarna 137, когда задняя часть корпуса с зоной хвата и органами управления повреждена или больше не обеспечивает нормальное удержание инструмента. Именно за заднюю рукоятку оператор охватывает пилу правой рукой; рядом расположены курок газа и его блокировка. Поэтому исправное состояние корпуса, рычагов и мест крепления напрямую влияет на удобство хвата и точность управления оборотами.

Назначение и исполнение

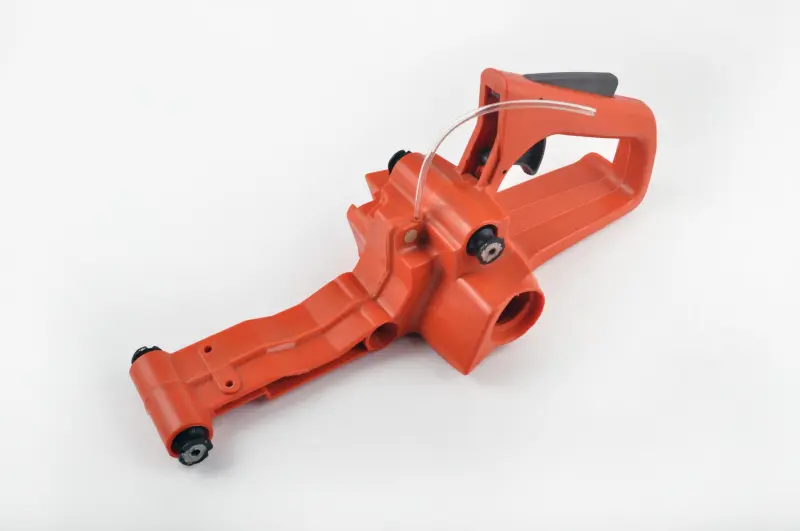

Рукоятка поставляется в сборе STARS. Конструкция объединяет оранжевый корпус с замкнутым проемом для руки, черные элементы управления, гибкую прозрачную трубку и несколько установочных точек с черными вставками. Такое исполнение подходит для комплексной замены поврежденной задней части, когда ремонт одного рычага или отдельного участка корпуса уже не решает проблему. Перед заказом стоит оценить не только трещину, но и состояние посадочных мест, ход курка, целостность проема для хвата и отсутствие заметного люфта в соединениях.

Замена обычно требуется после удара или падения пилы, при трещинах и деформации корпуса, повреждении курка, разбитых креплениях либо нестабильном положении рукоятки. Эти дефекты могут мешать плотно охватывать пилу и плавно работать газом. Рукоятка в сборе позволяет заменить связанную группу деталей одним изделием, однако состав следует сопоставить со снятой частью: дополнительные крепежные детали, тяги и присоединяемые компоненты нельзя считать включенными, если они отсутствуют на изделии.

Как проверить совместимость

Основная совместимость этой позиции — бензопила Husqvarna 137. Обозначение модели необходимо сверить на самой пиле. Для техники разных выпусков могут применяться отличающиеся детали, поэтому дополнительно сравните форму корпуса и проема, расположение всех точек крепления, конфигурацию рычагов, места прохода трубки и сопряжение с соседними частями. Сравнение удобнее проводить со снятой рукояткой до начала сборки. Совпадение только марки без проверки модели и исполнения недостаточно.

• Модель: Husqvarna 137.
• Тип детали: задняя рукоятка бензопилы.
• Исполнение: в сборе.
• Цвет корпуса: оранжевый; элементы управления и вставки — черные.

Установка и контроль после ремонта

Перед разборкой двигатель должен быть остановлен, а провод свечи зажигания отсоединен, чтобы исключить случайный запуск. При снятии старой рукоятки запомните расположение тяг, трубок и присоединяемых деталей. Переносите их без перекручивания и пережатия, а крепления затягивайте равномерно, не оставляя перекоса корпуса. Если нет опыта разборки управления газом бензопилы, установку разумно поручить мастеру.

После сборки проверьте неподвижность креплений, свободный ход курка и работу блокировки. Курок не должен заедать, двигатель после его отпускания должен возвращаться к холостому ходу, а цепь — останавливаться. До запуска убедитесь, что трубка проложена без заломов, соседние детали не зажаты, а рукоятка не смещается под усилием. Такой контроль помогает восстановить штатное управление пилой и заранее выявить ошибку сборки.
