Подшипники руля Honda Dio SUNY

Подшипники руля Honda Dio SUNY

Комплект SUNY предназначен для обслуживания рулевой колонки скутеров Honda Dio. Подшипники образуют подвижное соединение рулевого вала с рамой и обеспечивают плавный поворот руля без лишнего сопротивления. Такой комплект выбирают для ремонта рулевого узла, если руль движется неравномерно, при повороте ощущаются заедания, в колонке появился люфт либо после разборки обнаружен износ дорожек, шариков или сепараторов.

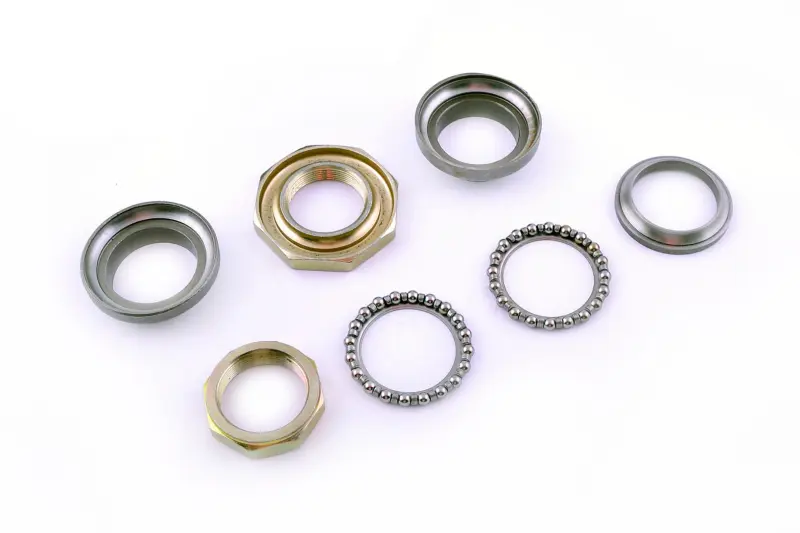

В комплект входят два шариковых сепаратора, кольцевые детали для верхней и нижней частей рулевой колонки, а также резьбовые крепёжные элементы. Это позволяет при обслуживании заменить сопрягаемые элементы узла вместе, не ограничиваясь одной изношенной деталью. Комплектная замена особенно уместна, когда следы выработки есть сразу на нескольких элементах соединения.

Назначение и устройство

Верхний и нижний подшипниковые узлы поддерживают рулевой вал и позволяют ему поворачиваться относительно рамы. Два шариковых сепаратора распределяются между верхней и нижней частями соединения, а кольца образуют рабочие поверхности для шариков. Резьбовые элементы участвуют в сборке и регулировке рулевой колонки. Все детали должны устанавливаться в правильном порядке и без перекоса.

Исправное состояние подшипников важно для равномерного движения руля во всём рабочем диапазоне. Выработка колец, повреждение шариков или сепараторов и неправильная регулировка могут проявляться ступенчатым ходом, подклиниванием либо люфтом. Если такие признаки уже появились, рулевую колонку следует разобрать, осмотреть и определить состояние всех сопрягаемых деталей.

Когда стоит заменить комплект

• руль поворачивается неравномерно или с ощутимым заеданием;
• в рулевой колонке появился лишний люфт;
• на снятых кольцах видны следы выработки;
• шарики либо сепараторы имеют признаки износа;
• рулевой узел разобран для комплексного обслуживания;
• одновременно изношены верхние и нижние элементы соединения.

Как правильно подобрать

Одного указания Honda Dio для точного подбора недостаточно: у скутеров этой серии встречаются разные поколения и модификации рулевого узла. Перед заказом сравните комплект со снятыми деталями. Проверьте тип рулевой колонки, посадочные диаметры, форму и профиль колец, исполнение резьбовых элементов, количество деталей и их расположение в узле.

Отдельное внимание уделите нижней части рулевой колонки. Различия в чашках и посадочных местах могут привести к тому, что внешне похожий набор не подойдёт к конкретной модификации. Надёжный способ подбора — последовательно сопоставить каждую старую деталь с соответствующим элементом нового комплекта до начала установки.

Рекомендации по установке

Перед монтажом удалите с посадочных мест старую смазку и загрязнения. Осмотрите рулевой вал и места установки колец, затем ещё раз сравните снятые и новые элементы. Кольца устанавливайте ровно, без перекоса; шариковые сепараторы размещайте в предназначенных для них верхней и нижней частях соединения. Соблюдайте порядок расположения деталей, установленный конструкцией рулевой колонки.

После сборки отрегулируйте узел и проверьте его работу. Руль должен свободно и равномерно поворачиваться, а лишний люфт должен отсутствовать. Если ход остаётся тугим, ступенчатым или неравномерным, необходимо проверить правильность посадки колец, расположение сепараторов и регулировку крепёжных элементов. Комплект подшипников SUNY подходит для планового обслуживания и восстановления штатного рулевого узла Honda Dio при полном совпадении его конструкции со снятыми деталями.
