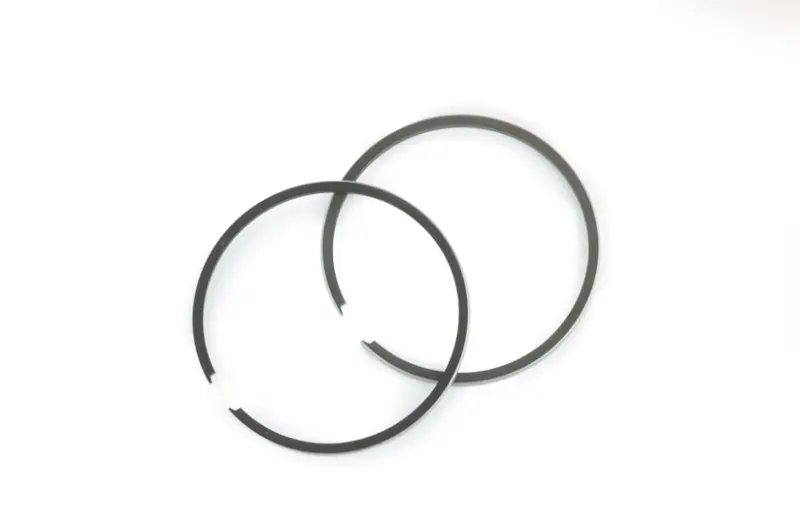

Поршневые кольца SEE для Honda DIO 50 AF-18, +1,00, Ø40,00 мм

Поршневые кольца SEE для Honda DIO 50 AF-18, +1,00, Ø40,00 мм

Ремонтные поршневые кольца предназначены для цилиндро-поршневой группы скутера Honda DIO 50 AF-18 с поршнем диаметром 40,00 мм. Обозначение +1,00 указывает на ремонтный размер относительно стандартного диаметра 39,00 мм: такие кольца применяют после расточки цилиндра под соответствующий поршень либо в уже установленной цилиндро-поршневой группе того же размера. Это принципиально отличает их от стандартных колец, поэтому одного совпадения модели скутера для правильного выбора недостаточно.

Назначение в двигателе

Кольца устанавливаются в канавки поршня и при его движении контактируют с поверхностью цилиндра. Они уплотняют пространство камеры сгорания, ограничивают прорыв газов вдоль поршня и участвуют в передаче тепла от поршня к стенке цилиндра. Исправное сопряжение колец, поршневых канавок и цилиндра необходимо для формирования компрессии, уверенного запуска и стабильной работы двигателя под нагрузкой.

Поводом для проверки этой детали могут стать снижение компрессии, ухудшение запуска, потеря тяги, следы прорыва газов или обнаруженный износ при разборке двигателя. Однако установка новых колец не заменяет оценку всей цилиндро-поршневой группы. Сильная выработка, овальность, задиры на цилиндре, повреждение поршня или изношенные канавки мешают кольцам правильно прилегать и выполнять уплотняющую функцию. Перед ремонтом состояние сопрягаемых деталей проверяют измерительным инструментом.

Что учитывать при подборе

• Применение: Honda DIO 50; в каталогах этот размер указан для серии AF-18.
• Размерная группа: +1,00 относительно стандартного диаметра 39,00 мм.
• Диаметр: 40,00 мм — должен соответствовать поршню и фактическому размеру обработанного цилиндра.
• Производитель: SEE, также обозначаемый как Sheng-E; страна происхождения — Тайвань.
• Конструкция: разрезные кольца, устанавливаемые в предусмотренные для них поршневые канавки.

Диаметр 40,00 мм нельзя использовать как единственный критерий совместимости: у других серий и двигателей такой диаметр может быть стандартным или относиться к иной конструкции поршня. До покупки сопоставляют модель двигателя, размер поршня, окончательный диаметр цилиндра, количество канавок, высоту и профиль старых колец. Обозначение +1,00 описывает ремонтную размерную группу, а не толщину кольца.

Подготовка и установка

Перед монтажом канавки поршня очищают от нагара и проверяют на износ и повреждения. Кольца предварительно сопоставляют с соответствующими канавками, а зазор в замке контролируют в цилиндре согласно ремонтным данным двигателя. Для установки используют специальные щипцы: чрезмерное разведение или наворачивание кольца по спирали способно вызвать остаточную деформацию либо поломку. Если на кольце присутствует обозначение верхней стороны, его ориентируют к днищу поршня.

В двухтактном двигателе особенно важно учитывать фиксирующие штифты в поршневых канавках. Если они предусмотрены конструкцией поршня, замки колец располагают точно у штифтов и не смещают произвольно: выступивший в окно цилиндра конец кольца может получить повреждение. Перед вводом поршня кольца и поверхность цилиндра смазывают, кольца аккуратно сжимают и контролируют их правильную посадку в канавках. Конкретное положение замков и монтажные зазоры выбирают по требованиям применяемого поршня и двигателя.

Эти кольца подходят для ремонта, при котором цилиндр Honda DIO 50 AF-18 обработан под диаметр 40,00 мм и используется согласованный поршень размера +1,00. Точное совпадение всех трех деталей — цилиндра, поршня и колец — позволяет восстановить предусмотренное уплотнение без попытки компенсировать кольцами критический износ остальных компонентов.
