Привод спидометра Honda DIO AF28/AF35 для дискового тормоза

Привод спидометра Honda DIO AF28/AF35 для дискового тормоза

Редуктор предназначен для механического спидометра скутеров Honda DIO с модельными индексами AF28 и AF35 и передним дисковым тормозом. Деталь устанавливается возле ступицы переднего колеса и связывает его вращение с тросом спидометра. Внутренняя передача приводит трос, после чего вращение поступает к прибору и преобразуется в показание скорости. Такой привод нужен при ремонте штатной системы измерения скорости, если неисправность находится именно в колесном редукторе.

Исполнение для дискового тормоза — обязательный критерий совместимости. Оно рассчитано на соответствующую конструкцию переднего колеса и не предназначено для модификаций с барабанным тормозом. Сам редуктор не создает тормозное усилие и не управляет суппортом: указание типа тормоза описывает вариант ходовой части, для которого выполнены его посадочные места. Деталь применяется на дисковых версиях Super DIO AF28 и Live DIO AF35, включая перечисленные для аналогичного привода модификации SR, XR, ZX, S и ST.

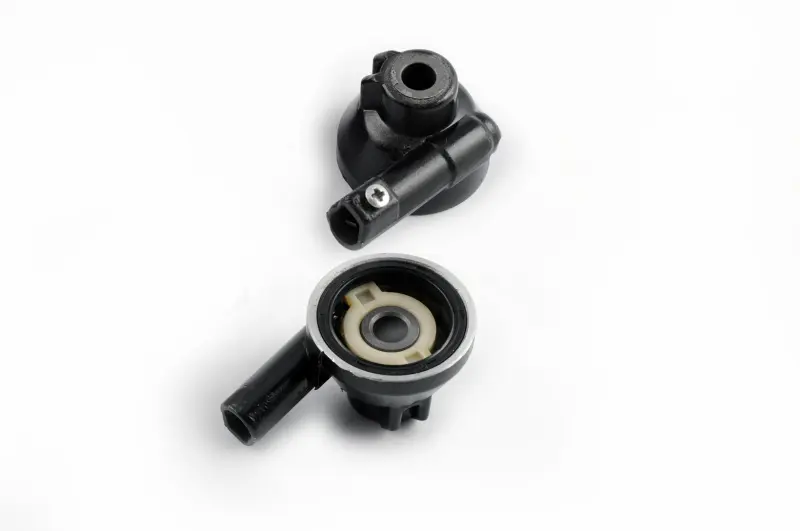

Конструкция включает кольцевую посадочную часть, внутреннюю шестерню и боковое гнездо для подключения троса. Черный корпус закрывает передачу, а винтовой фиксатор удерживает наконечник троса в предусмотренном положении. При вращении колеса зацепление внутри корпуса должно двигаться равномерно, без заклинивания и пропусков.

Когда требуется замена

Проверить привод стоит, если спидометр перестал реагировать на движение, показания периодически пропадают либо вращение от переднего колеса не передается на исправный трос. Причиной могут быть износ зубьев, повреждение зацепления, корпуса или места подключения троса. Похожие симптомы возникают и при обрыве троса либо неисправности самого прибора, поэтому перед покупкой полезно последовательно проверить все три части механизма. Если поврежден только трос, установка нового редуктора проблему не устранит.

Что сверить при подборе

• Модельный индекс: деталь выбирают для Honda DIO AF28 или AF35, а не только по общему названию семейства DIO.
• Передний тормоз: колесо должно быть оборудовано дисковым механизмом; для барабанной версии нужен другой привод.
• Посадочная геометрия: сравните с прежней деталью центральное отверстие, форму корпуса, колесные зацепы и положение бокового гнезда.
• Подключение троса: проверьте форму наконечника, способ его фиксации и состояние самого троса спидометра.

На скутерах, которые ранее ремонтировали или переоборудовали, передняя вилка и колесо могут отличаться от заводского исполнения. В таком случае одного модельного индекса недостаточно: ориентируйтесь на фактически установленный дисковый узел и геометрию снятого привода. Точные размеры, материал шестерни и бренд этой позиции не заявлены, поэтому переносить параметры внешне похожих деталей при подборе не следует.

Установка и проверка

Для замены снимают переднее колесо, освобождают трос и демонтируют старый редуктор. Перед сборкой проверяют состояние троса, его наконечника и ответных зацепов колеса. Новый корпус устанавливают в том же положении, совмещая приводные выступы без удара и чрезмерного усилия. Боковое гнездо ориентируют так, чтобы трос проходил по штатной траектории, не перегибался у корпуса и не натягивался при повороте руля. Наконечник необходимо полностью посадить в гнездо и закрепить предусмотренным винтом.

До окончательной эксплуатации следует вручную прокрутить переднее колесо и убедиться, что оно движется свободно, редуктор не проворачивается относительно своего положения, а трос получает равномерное вращение. Затем проверяют работу спидометра. Если показаний нет, повторно контролируют зацепление у колеса, посадку обоих концов троса и исправность прибора.

Этот привод подходит для восстановления штатной механической передачи скорости на Honda DIO AF28/AF35 с дисковым передним тормозом. Тщательная сверка тормозного исполнения, формы корпуса и подключения троса помогает выбрать деталь без ошибочного смешения с редукторами для барабанных версий.
