Сварочный рукав для аргона SVET

Сварочный рукав для аргона SVET

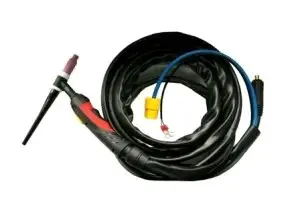

Рукав SVET предназначен для оснащения и обслуживания оборудования для аргонодуговой сварки. Конструкция объединяет ручную горелку, гибкий шланговый пакет и раздельные присоединительные элементы со стороны сварочного аппарата. Такое исполнение позволяет подвести к горелке сварочный ток и защитный газ, а также подключить предусмотренные конструкцией линии управления. На головке установлено керамическое сопло, через которое аргон направляется в область формирования шва.

Во время TIG-сварки в горелке закрепляется подходящий вольфрамовый электрод. Он создает дугу, а поток аргона защищает нагретый металл от контакта с окружающим воздухом. Стабильность процесса зависит не только от настроек аппарата, но и от исправности рукава: целостности оболочки, свободного прохождения газа, надежности контактов и состояния деталей головки. Поэтому изделие подходит как для комплектации сварочного поста, так и для замены поврежденного или изношенного шлангового пакета.

Что проверить перед выбором

• Тип сварочного аппарата. Источник должен поддерживать аргонодуговой режим и подключение горелки соответствующей конструкции.
• Силовой разъем. Сверьте его форму, посадочный размер и способ фиксации с разъемом на аппарате. Внешне похожие байонетные соединения могут иметь разные типоразмеры.
• Подвод газа. Проверьте расположение, резьбу и формат газового соединения. У разных аппаратов аргон подается через отдельный штуцер, адаптер или совмещенное подключение.
• Управляющие контакты. Если сварочный источник запускает процесс кнопкой на горелке, должны совпадать форма штекера, количество контактов и схема управления.
• Формат горелки. Сопло, цанга, держатель цанги, задний колпачок и вольфрамовый электрод подбираются под тип и размер головки. Расходные детали от другой серии могут не подойти.
• Длина и условия работы. Сравните длину старого рукава с необходимым расстоянием от аппарата до зоны сварки, учитывая размещение оборудования и свободную укладку без натяжения.
• Способ охлаждения. Он должен соответствовать возможностям сварочного источника и режиму нагрузки; рукава разных систем нельзя считать взаимозаменяемыми без проверки.

Подключение и подготовка

Перед монтажом отключите сварочный аппарат и перекройте подачу аргона. Осмотрите штекеры, резьбовые соединения и оболочку рукава, затем подключите каждую линию к предназначенному для нее разъему по руководству конкретного аппарата. Соединения должны фиксироваться без перекоса и чрезмерного усилия. После подключения уложите рукав свободными изгибами, установите совместимые детали горелки и электрод, затем проверьте герметичность газовых соединений и наличие устойчивого потока через сопло.

Когда требуется замена

Основанием для замены служат трещины или оплавления оболочки, устойчивые заломы, повреждение горелки, ослабленные разъемы, перебои кнопочного управления либо нестабильная подача газа. Продолжать работу с пережатым или перегретым рукавом не следует: нарушение контакта и газового потока ухудшает запуск дуги, защиту сварочной ванны и управляемость горелки. При диагностике полезно отдельно проверить расходные детали головки, контакты аппарата и газовую арматуру, чтобы исключить неисправности смежного оборудования.

Во время эксплуатации защищайте шланговый пакет от острых кромок, горячих заготовок и движения тяжелого оборудования. Не переносите аппарат за рукав и не сворачивайте его с малым радиусом. Периодический осмотр оболочки, штекеров, сопла и внутренних деталей горелки помогает вовремя обнаружить износ. Для точного заказа сопоставьте все подключения и конструкцию головки со старой горелкой либо с технической документацией сварочного источника.
