Комплект вилок переключения передач 4T CB/CG125/250 mod.1

Комплект вилок переключения передач 4T CB/CG125/250 mod.1

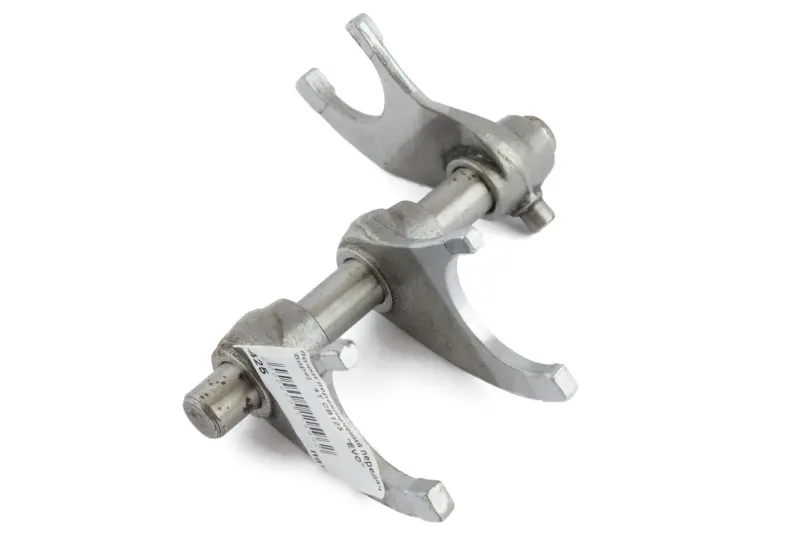

Комплект предназначен для ремонта механизма переключения передач в четырехтактных двигателях семейства CB/CG с обозначениями 125 и 250. В сборку входят три вилки, размещенные на общей направляющей оси. Детали устанавливаются внутри коробки передач и взаимодействуют с барабаном переключения и подвижными шестернями. При повороте барабана вилки перемещаются вдоль направляющей, переводят соответствующие шестерни в заданное положение и обеспечивают включение выбранной передачи.

Исполнение mod.1 необходимо учитывать при подборе. В двигателях семейств CB и CG встречаются разные варианты коробок передач, поэтому совпадения общего обозначения двигателя или рабочего объема недостаточно. Перед заказом сравнивают старую сборку с новой по количеству вилок, их взаимному расположению на оси, форме плеч, направлению изгибов и конфигурации рабочих концов. Отдельно проверяют длину и диаметр направляющей, расположение посадочных участков, фиксаторов и боковых выступов. Эти признаки особенно важны, если точная модификация установленного двигателя неизвестна или мотоцикл ранее ремонтировался.

Назначение и работа комплекта

Каждая вилка занимает свое положение в механизме и работает с определенной шестерней либо муфтой коробки. Управляющая часть вилки следует по канавке барабана, а раздвоенный конец перемещает связанную с ней деталь трансмиссии. Поэтому вилки нельзя произвольно менять местами или разворачивать при сборке. Их последовательность, ориентация и попадание направляющих выступов в соответствующие канавки должны отвечать устройству конкретной коробки передач.

Комплект используют при разборке и восстановлении КПП, если старые вилки погнуты, имеют заметные следы трения, выработку на рабочих концах либо повреждения в местах контакта с барабаном и шестернями. Изношенная или деформированная вилка может затруднять включение передачи, не доводить шестерню до полного зацепления или допускать самопроизвольное выключение передачи под нагрузкой. Однако похожие признаки возникают и при износе канавок барабана, кулачков шестерен, валов и других деталей механизма, поэтому перед ремонтом требуется комплексная дефектовка коробки.

Что проверить перед установкой

• Тип двигателя: четырехтактное исполнение семейства CB/CG с заявленным диапазоном 125/250.
• Вариант конструкции: исполнение mod.1 должно совпадать с демонтированным комплектом.
• Геометрию вилок: форму, изгиб, ширину рабочих концов, положение управляющих выступов и порядок деталей на оси.
• Направляющую ось: длину, диаметр, форму концов и расположение посадочных участков.
• Сопряженные детали: состояние канавок барабана, пазов шестерен, кулачков зацепления и посадок валов.

Установка выполняется при разобранном двигателе с доступом к коробке передач. Перед окончательной сборкой вилки размещают в предусмотренной последовательности, вводят их рабочие концы в пазы шестерен, а управляющие выступы — в соответствующие канавки барабана. После монтажа механизм следует вручную провести через все положения и убедиться, что вилки свободно перемещаются по направляющей, не закусывают и доводят шестерни до требуемого положения. Порядок разборки, ориентацию деталей, контрольные зазоры и затяжку крепежа определяют по ремонтной документации именно для установленной модификации двигателя.

Этот комплект подходит для планового восстановления коробки или замены поврежденной сборки, когда подтверждено совпадение варианта mod.1. Тщательное сравнение со снятой деталью помогает исключить установку внешне похожего, но конструктивно другого набора для иной версии трансмиссии.
