Вилочка муфты карданного вала VDK для МТ, Днепр (голая)

Вилочка муфты карданного вала VDK для МТ и Днепр

Вилочка предназначена для ремонта карданной передачи мотоциклов семейства МТ и Днепр. Она относится к деталям муфты карданного вала и участвует в соединении элементов трансмиссии, через которые крутящий момент передается от коробки передач к главной передаче заднего колеса. Это отдельное исполнение вилочки: обозначение «голая» отличает его от муфты или карданного вала в сборе.

Назначение и конструкция

Карданная передача мотоцикла работает между коробкой передач и редуктором заднего колеса. В ее состав входят карданный вал, муфта и карданный шарнир. Вилочка устанавливается в этой системе и должна точно сопрягаться с соседними деталями. От правильной посадки зависит передача вращения без проворачивания в соединении и без лишнего перемещения относительно сопрягаемой части.

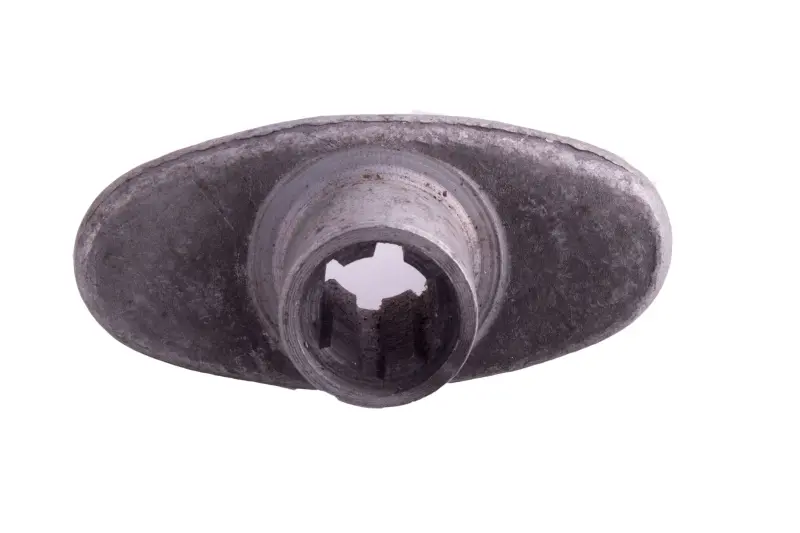

Деталь имеет вытянутую пластинчатую часть, цилиндрическую ступицу и центральное отверстие с внутренними шлицами. Такая геометрия определяет основные точки проверки при подборе: профиль и количество шлицев, размеры отверстия и ступицы, общая форма вилочки, положение посадочных поверхностей. Цвет поверхности темный, без декоративной отделки. Материал, точные размеры и параметры термообработки для этой позиции не заявлены, поэтому выбирать ее только по внешнему сходству не следует.

Как правильно подобрать вилочку

Название МТ или Днепр обозначает семейство техники, однако у мотоциклов разных годов и модификаций могут различаться установленные детали. Перед заказом снимите старую вилочку либо обеспечьте доступ к месту установки и сопоставьте все соединительные параметры.

• Шлицевое соединение: сравните внутренний диаметр, количество выступов и впадин, их ширину и профиль.
• Ступица: проверьте ее наружный диаметр, длину и положение относительно пластинчатой части.
• Общий профиль: сопоставьте ширину, длину, толщину и форму краев со снятой деталью.
• Сопрягаемые компоненты: убедитесь, что вилочка подходит к установленным муфте, карданному валу и деталям фиксации.
• Исполнение: учитывайте, что предлагается отдельная вилочка, а не полностью собранная карданная передача.

Проверка и установка

До монтажа очистите место соединения и осмотрите ответные шлицы. На них не должно быть замятых кромок, трещин, выраженной выработки или следов проворачивания. Одновременно проверьте состояние муфты, карданного вала, шарнира и крепежных деталей: износ соседних компонентов может сохранить люфт даже после установки новой вилочки.

Вилочка должна входить на шлицы ровно, без перекоса и принудительной доработки отверстия. Не следует забивать деталь ударами или подпиливать шлицы для получения посадки: такое вмешательство изменяет геометрию соединения. После сборки необходимо проверить полноту посадки, надежность штатной фиксации, отсутствие заеданий и постороннего люфта. Момент затяжки и порядок окончательной сборки выбирают по ремонтной документации конкретной модификации мотоцикла.

Когда требуется замена

Основанием для замены служат поврежденные или заметно изношенные шлицы, трещины, деформация пластинчатой части, разбитая посадка и проворачивание в сопряжении. Дополнительными поводами для разборки карданной передачи могут быть стук при изменении нагрузки, увеличившийся люфт или неравномерная работа привода. Эти признаки требуют проверки всей системы, поскольку их причиной бывает не только вилочка.

Модель VDK для МТ и Днепр подходит для восстановления штатной схемы карданной передачи при совпадении геометрии соединения. Самый надежный способ выбора — сопоставить новую деталь со снятой вилочкой и проверить параметры шлицев, ступицы и общего профиля до начала монтажа.
