ЦПГ SEE для Honda Lead 90 HF05, Ø48 мм, палец 12 мм

Цилиндро-поршневая группа SEE для Honda Lead 90 HF05

Комплект предназначен для восстановления цилиндро-поршневой части двухтактного одноцилиндрового двигателя скутера Honda Lead 90 модификации HF05. Номинальный диаметр цилиндра составляет 48 мм, диаметр поршневого пальца — 12 мм. Эти параметры соответствуют стандартной конфигурации двигателя Lead 90, поэтому ЦПГ подходит для ремонта без перехода на увеличенный диаметр. Детали формируют камеру, в которой поршень перемещается, сжимает топливовоздушную смесь и передает усилие через палец и шатун.

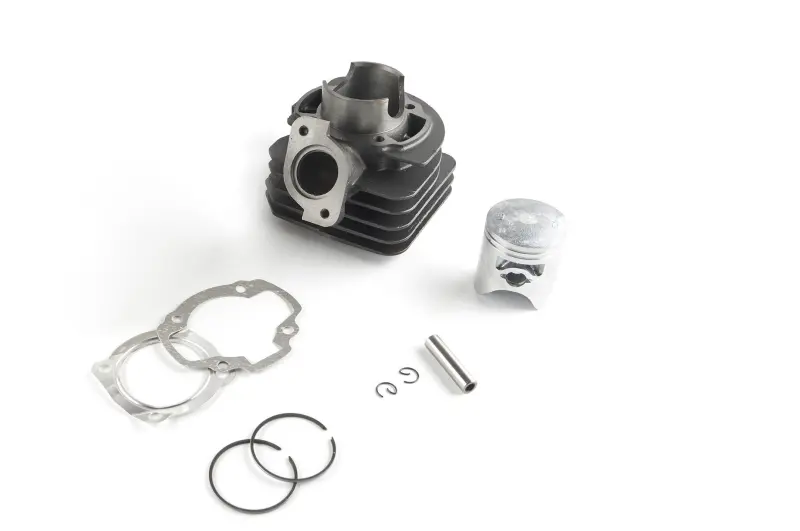

Состав комплекта

• цилиндр с наружными ребрами воздушного охлаждения;
• поршень;
• два поршневых кольца;
• поршневой палец диаметром 12 мм;
• два стопорных кольца пальца;
• прокладка головки цилиндра;
• прокладка основания цилиндра.

Наличие согласованного набора цилиндра, поршня, колец и пальца позволяет одновременно обновить основные сопряженные детали. Кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Прокладки используются при сборке верхней части двигателя и помогают восстановить герметичность разъемов. Ребристая наружная поверхность цилиндра рассчитана на отвод тепла в двигателе с воздушным охлаждением.

Когда требуется замена ЦПГ

Поводом для проверки поршневой группы служат ухудшение запуска, снижение компрессии и тяги, посторонний стук, а также задиры на стенке цилиндра, повреждение днища поршня или износ канавок колец. Перед ремонтом двигатель необходимо диагностировать: похожие проявления могут быть связаны не только с ЦПГ. Осмотр снятых деталей и измерение цилиндра помогают определить состояние поршневой части и исключить установку комплекта без устранения причины прежнего повреждения.

Комплект особенно удобен при выраженном износе или повреждении цилиндра, когда замены одних колец недостаточно. Новый цилиндр работает с соответствующим ему поршнем и кольцами одного номинального размера. Это исключает необходимость подбирать разрозненные детали с неизвестным сочетанием диаметров, однако монтажные зазоры и состояние остальных деталей двигателя все равно проверяются во время сборки.

Как проверить совместимость

При подборе нужно подтвердить модель Honda Lead 90, код модификации HF05, двухтактный тип двигателя, диаметр цилиндра 48 мм и палец 12 мм. Обозначения Lead без числа 90 недостаточно: детали для других версий скутера могут отличаться. Размер 48 мм является стандартным для Lead 90 HF05; его не следует путать с ремонтными вариантами 48,25, 48,50 или 48,75 мм, встречающимися среди отдельных поршней и колец.

• сверьте модель и код двигателя или рамы с документами на скутер;
• измерьте старый поршень, цилиндр и поршневой палец;
• сопоставьте расположение окон, крепежных точек и контуры прокладок;
• проверьте, не растачивался ли ранее установленный цилиндр под ремонтный поршень.

Если двигатель уже ремонтировался, ориентироваться только на заявленный объем скутера нельзя. Фактические размеры снятых деталей покажут, использовалась ли стандартная либо увеличенная поршневая. Поскольку этот комплект включает новый цилиндр и поршень Ø48 мм, обе детали устанавливаются как согласованная пара.

Установка и первый запуск

Перед сборкой очищают привалочные поверхности, удаляют остатки прежних прокладок и проверяют, чтобы загрязнения не попали внутрь картера. Следует осмотреть шатун, втулку или подшипник верхней головки, посадку пальца и крепеж цилиндра. Поршневые кольца устанавливают в предназначенные для них канавки без перекручивания и чрезмерного растяжения, а стопорные кольца пальца полностью фиксируют в посадочных пазах. Цилиндр, поршень и кольца при монтаже смазывают составом, предусмотренным для этого двухтактного двигателя.

Порядок сборки, направление поршня, допустимые зазоры и момент затяжки крепежа необходимо брать из руководства для Honda Lead 90 HF05. После запуска контролируют герметичность соединений, отсутствие необычного шума и стабильность работы двигателя. Правильный подбор по модели и размерам вместе с аккуратной установкой позволяет использовать комплект для полноценного ремонта поршневой части Lead 90.
