Поршневой комплект SEE для Yamaha Majesty 125, Ø54 мм, палец 15 мм, STD

Поршневой комплект SEE для Yamaha Majesty 125

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя скутера Yamaha Majesty 125. Поршень перемещается внутри цилиндра, воспринимает давление газов после сгорания смеси и через поршневой палец передает усилие на шатун. Состояние этой пары непосредственно связано с компрессией, устойчивым запуском двигателя, расходом масла и отсутствием постороннего стука.

Конструкция и состав комплекта

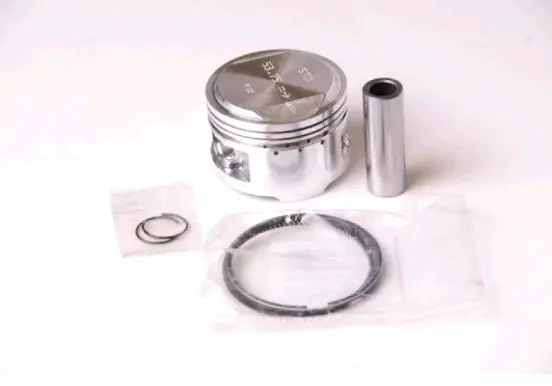

В набор входят поршень, поршневой палец, комплект колец и два стопорных кольца пальца. Такой состав позволяет одновременно заменить основные сопряженные детали поршневой группы, не подбирая кольца и крепление пальца отдельно. Компрессионные кольца уплотняют пространство между поршнем и стенкой цилиндра, а маслосъемная часть комплекта регулирует количество масла на рабочей поверхности. Палец соединяет поршень с шатуном, поэтому соответствие его диаметра посадочным отверстиям является обязательным условием установки.

Заявленный диаметр поршня — 54,00 мм, диаметр пальца — 15 мм. В названии варианта присутствует обозначение STD. Эти параметры нужно рассматривать вместе: совпадение только объема двигателя или модели скутера не заменяет измерение цилиндра и проверку геометрии снятого поршня.

Как правильно подобрать поршень

Перед заказом определите точную модификацию двигателя и фактический размер цилиндра. В семействе Majesty 125 встречаются разные исполнения и ремонтные размеры, поэтому название модели само по себе не подтверждает полную взаимозаменяемость деталей. Цилиндр измеряют после разборки в нескольких точках, оценивая диаметр, овальность и конусность. По результатам мастер определяет, подходит ли вариант 54,00 мм для существующей поверхности или цилиндру требуется обработка под установленный производителем двигателя монтажный зазор.

• сверьте диаметр 54,00 мм с результатами измерения цилиндра, а не только с прежним обозначением детали;
• проверьте диаметр пальца 15 мм и его соответствие шатуну;
• сопоставьте высоту поршня, расположение отверстия под палец, форму днища и юбки со снятой деталью;
• убедитесь, что профиль и расположение канавок соответствуют используемому комплекту колец;
• уточните год выпуска и код двигателя скутера, если они предусмотрены документацией конкретной модификации.

Обозначение STD не следует трактовать отдельно от числового размера. Для некоторых исполнений Yamaha Majesty 125 сервисные данные указывают меньший исходный диаметр цилиндра, поэтому значение 54,00 мм необходимо подтвердить измерением. Такой подход предотвращает установку поршня с чрезмерным или недостаточным зазором.

Когда требуется замена

Поводом для диагностики поршневой группы служат снижение компрессии, затрудненный запуск, повышенный расход масла, дымность, стук, задиры на юбке, повреждение днища либо износ канавок колец. Решение о замене принимают после разборки и измерений: новый поршень не устранит овальность, глубокие повреждения или неподходящий размер цилиндра без соответствующей обработки. Одновременно проверяют состояние цилиндра, шатуна и посадки пальца.

Рекомендации по установке

Монтаж выполняют на чистом двигателе после контроля сопрягаемых поверхностей. До сборки кольца поочередно устанавливают в цилиндр и проверяют их зазор согласно сервисным данным конкретного двигателя. Кольца размещают в предусмотренных канавках с правильной ориентацией, не допуская чрезмерного растяжения. Палец и трущиеся поверхности смазывают моторным маслом, а стопорные кольца полностью заводят в посадочные канавки.

После установки поршня необходимо убедиться в его свободном ходе, правильном положении замков колец и надежной фиксации пальца. При сборке четырехтактного двигателя также контролируют фазы газораспределения и отсутствие контакта поршня с клапанами. Поршневой комплект SEE Ø54 мм с пальцем 15 мм подойдет для ремонта Yamaha Majesty 125 после подтверждения размера цилиндра и геометрии исходной детали.
