Поршневой комплект Yamaha Axis 90 SEE +0,25, Ø50,25 мм, палец 12 мм

Поршневой комплект Yamaha Axis 90 SEE +0,25

Комплект предназначен для ремонта цилиндро-поршневой группы скутера Yamaha Axis 90. Поршень имеет диаметр 50,25 мм, относится к ремонтному размеру +0,25 мм и рассчитан на поршневой палец диаметром 12 мм. Такой вариант выбирают не для исправного цилиндра номинального размера, а после измерения цилиндра и решения о его расточке под первый ремонтный размер.

Назначение и основные параметры

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передает усилие на шатун. Поршневые кольца уплотняют пространство над поршнем, помогают сохранять компрессию и отводят часть тепла к стенкам цилиндра. Стопорные кольца удерживают палец в посадочном положении. Согласованность этих деталей особенно важна после ремонта: размер поршня, состояние поверхности цилиндра и установленный зазор должны соответствовать друг другу.

Обозначение +0,25 означает увеличение диаметра относительно номинального размера 50,00 мм. Фактический диаметр этого поршня — 50,25 мм. Он применяется, когда износ или повреждение цилиндра устраняют механической обработкой до следующего ремонтного размера. Устанавливать его в цилиндр без предварительного измерения нельзя: совпадение модели скутера само по себе не подтверждает, что цилиндр уже подготовлен именно под 50,25 мм.

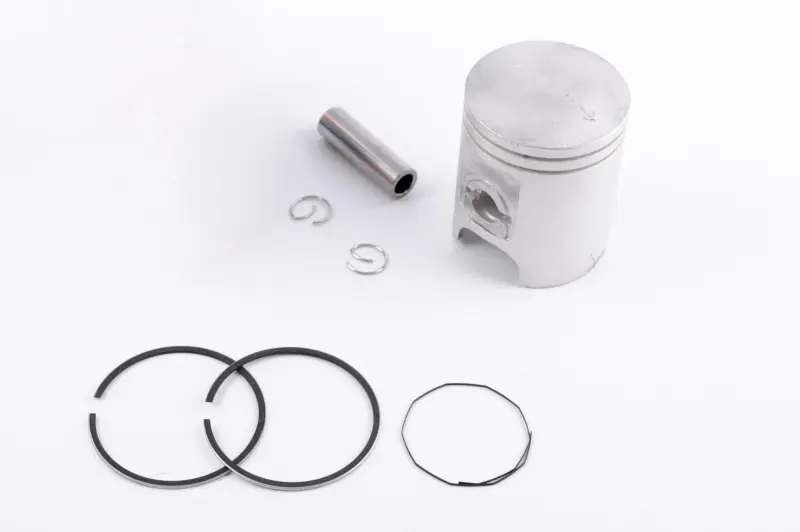

Состав комплекта

• Поршень Ø50,25 мм — основная деталь для цилиндра ремонтного размера +0,25.
• Комплект поршневых колец — подобран к канавкам этого поршня и обеспечивает уплотнение в цилиндре.
• Поршневой палец Ø12 мм — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — ограничивают осевое перемещение пальца после сборки.

Наличие согласованных между собой поршня, колец, пальца и стопоров упрощает подбор деталей одной размерной конфигурации. Прокладки цилиндра, подшипник верхней головки шатуна и другие сопутствующие детали в подтвержденный состав этого набора не входят, поэтому их состояние и необходимость замены проверяют отдельно.

Как проверить совместимость

Перед заказом необходимо подтвердить модель двигателя и результат промера цилиндра. Основные ориентиры для этого комплекта: Yamaha Axis 90, диаметр поршня 50,25 мм, ремонтное увеличение +0,25 мм и палец 12 мм. Дополнительно сравнивают с демонтированным поршнем общую высоту, форму днища и юбки, расположение окна, канавок колец и отверстия под палец. Эти признаки влияют на посадку и работу детали, поэтому одного совпадения диаметра недостаточно.

Размер цилиндра проверяют измерительным инструментом в нескольких поясах и направлениях. Это позволяет оценить износ, овальность и конусность, а затем определить, подходит ли обработка под 50,25 мм. Окончательный монтажный зазор задают по фактическому поршню и ремонтным данным двигателя. Поршень не должен использоваться как шаблон для приблизительной расточки без контрольных измерений.

Замена и установка

Причиной ремонта обычно становятся задиры на юбке, повреждение днища, износ канавок, поломка колец или падение компрессии. Одновременно осматривают зеркало цилиндра, шатун, посадку пальца и подшипник его верхней головки. Если цилиндр уже растачивался ранее, сначала устанавливают его действительный размер: поршень +0,25 не подходит для цилиндра, обработанного под иной ремонтный диаметр.

При сборке очищают цилиндр после механической обработки, проверяют зазоры колец, устанавливают их в соответствии с конструкцией канавок и фиксаторов, а стопоры пальца полностью заводят в посадочные канавки. Детали смазывают составом, предусмотренным процедурой сборки этого двигателя. После монтажа коленчатый вал должен проворачиваться плавно, без закусывания. Точный промер и профессиональная установка помогают восстановить компрессию и избежать повреждения нового поршня в неподготовленном цилиндре.
