Тонкая прокладка карбюратора К-65 из электрокартона

Тонкая прокладка карбюратора К-65 из электрокартона

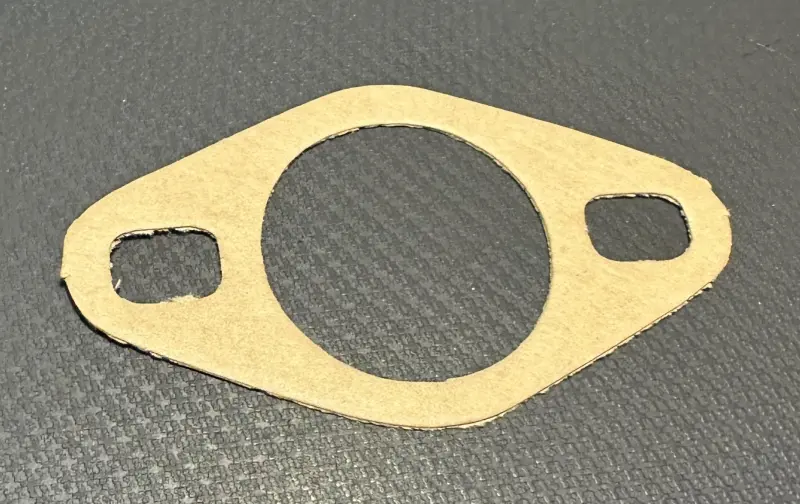

Плоская прокладка предназначена для уплотнения фланцевого соединения карбюратора К-65 с впускной частью двигателя. Она располагается между двумя сопрягаемыми поверхностями и перекрывает зазор вокруг проходного канала, не мешая движению топливовоздушной смеси. В детали предусмотрены большое центральное отверстие и два расположенных по сторонам крепежных паза. Такая конфигурация соответствует горизонтальному фланцевому креплению семейства К-65.

Назначение прокладки

Герметичность стыка после карбюратора важна для правильного смесеобразования: воздух должен проходить через предусмотренные каналы карбюратора, а не попадать во впуск через неплотности соединения. Подсос воздуха способен обеднить смесь и проявляться затрудненным запуском, неустойчивым холостым ходом, провалами при открытии дросселя или нестабильными оборотами. Исправная прокладка помогает убрать неплотность именно в месте фланцевого сопряжения, но не заменяет проверку жиклеров, заслонки, уровня топлива и регулировок, если симптомы сохраняются.

Материал детали — электрокартон, исполнение — тонкое. При затяжке плоский лист слегка обжимается между поверхностями и заполняет небольшие неровности стыка. Поэтому результат зависит не только от самой прокладки, но и от состояния фланцев: остатки старого материала, глубокие риски, загрязнение или перекос могут помешать равномерному прижатию. Тонкую прокладку не следует без проверки заменять более толстой разновидностью, поскольку толщина входит в конфигурацию соединения и влияет на положение деталей при сборке.

Как проверить совместимость

Обозначения К-65 недостаточно для выбора только по названию техники: в семействе существуют разные исполнения карбюратора, а на мотоцикле могли ранее заменить карбюратор или переходник. До установки сопоставьте новую прокладку со снятой деталью и самим фланцем. Проверять нужно весь контур, форму и диаметр центрального прохода, расположение двух пазов, расстояние между точками крепления и требуемую толщину. Кромка прокладки не должна выступать внутрь канала, а крепеж должен проходить через пазы без натяжения и смещения листа.

• Модель карбюратора: прокладка рассчитана на К-65; конкретное буквенное исполнение сверяют по установленному карбюратору.
• Материал: электрокартон.
• Исполнение: тонкая плоская прокладка.
• Геометрия: один центральный проход и два боковых крепежных паза.
• Место проверки: фланцевый стык карбюратора с впускной частью.

Установка и замена

Прокладку меняют при разборке фланцевого соединения, а также при разрывах, заломах, сильном обжатии, поврежденных кромках или следах неплотного прилегания. Перед сборкой остатки прежней прокладки аккуратно удаляют, обе поверхности очищают и проверяют на плоскостность. Примерьте деталь без затяжки: центральное отверстие должно совпасть с проходом, а боковые пазы — с крепежом. Не допускайте складок и смещения. Крепеж затягивают равномерно, чередуя стороны; точное усилие берут из руководства по обслуживанию конкретной техники, чтобы не деформировать фланец и не пережать тонкий материал.

Герметик применяют только тогда, когда это прямо предусмотрено инструкцией к карбюратору и выбран состав, подходящий для такого соединения. Избыток состава не должен попадать во впускной канал. После сборки проверяют устойчивость запуска и холостого хода, а сам стык осматривают на отсутствие смещения прокладки. Эта деталь подходит для ремонта К-65 в тех случаях, когда по форме фланца и толщине требуется именно тонкая прокладка из электрокартона.
