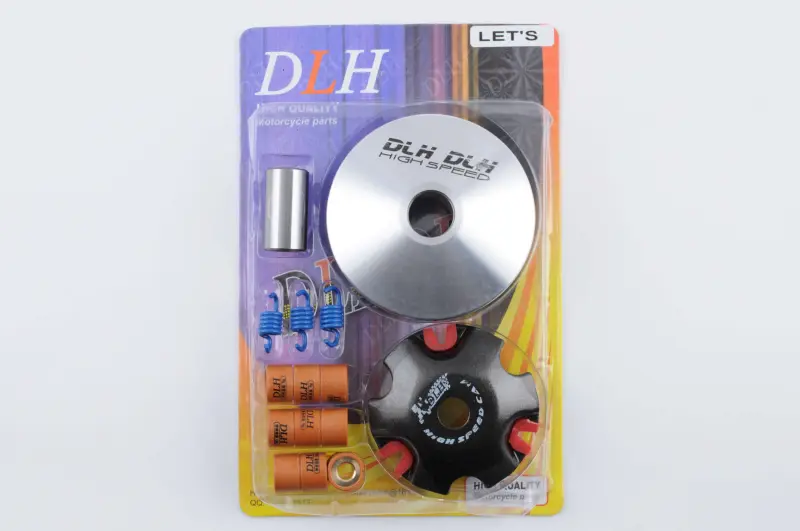

Передний тюнинговый вариатор DLH для Suzuki LETS, 9 латунных роликов

Передний тюнинговый вариатор DLH для Suzuki LETS

Комплект предназначен для вариаторной трансмиссии двухтактных скутеров Suzuki LETS. Он объединяет передний вариатор, девять латунных роликов, палец вариатора и пружины сцепления, поэтому подходит для обслуживания и настройки сразу нескольких взаимосвязанных деталей привода. Такой набор выбирают при износе штатного вариатора, повреждении его рабочих поверхностей или плановой доработке характера разгона.

Как работает вариатор

Передний вариатор установлен на коленчатом валу и вместе с ремнем формирует изменяемое передаточное отношение. По мере роста оборотов ролики под действием центробежной силы перемещаются по направляющим и сдвигают подвижную часть шкива. Ремень выходит на больший рабочий радиус, благодаря чему трансмиссия постепенно переходит от стартового режима к движению на более высокой скорости. Состояние дорожек, роликов, пальца и поверхностей шкива напрямую отражается на плавности изменения передаточного отношения.

Латунные ролики входят в комплект в количестве девяти штук. Их масса влияет на обороты, при которых вариатор начинает активнее менять положение ремня: более легкая настройка обычно удерживает двигатель на повышенных оборотах, а более тяжелая раньше переводит ремень на больший радиус. Точные сочетания роликов следует подбирать с учетом состояния двигателя, ремня, сцепления, нагрузки на скутер и требуемого характера разгона. Устанавливать ролики неизвестной массы или смешивать их без проверки веса не следует.

Комплектация и основные параметры

• Назначение: передний вариатор вариаторной трансмиссии скутера.
• Исполнение: тюнинговый комплект DLH.
• Применяемость: Suzuki LETS; для этой позиции также указывается соответствие версиям LETS 1, LETS 2 и LETS 3.
• Состав: вариатор, девять латунных роликов, палец вариатора и пружины сцепления.
• Наружный диаметр вариатора: 95 мм.
• Посадочный диаметр задней пластины: 14 мм.
• Размеры пальца: наружный диаметр 20 мм, внутренний диаметр 14 мм, длина 38 мм.

Что проверить перед выбором

Совместимость следует определять не только по названию Suzuki LETS, но и по конкретной версии двигателя и размерам снятых деталей. Сопоставьте наружный диаметр вариатора, посадку задней пластины, внутренний и наружный диаметры пальца, его длину, форму направляющих и расположение деталей под крышкой трансмиссии. Если на скутере ранее меняли двигатель, коленчатый вал или части привода, размеры установленного комплекта имеют приоритет над общим названием модели.

Одновременно оцените состояние ремня, подвижной и неподвижной щек, направляющих, втулок и деталей сцепления. Изношенный ремень, выработанные дорожки или заметный люфт способны изменить работу даже нового вариатора. Поводом для разборки обычно становятся провалы и рывки при разгоне, неравномерное перемещение ремня, посторонний шум, биение, люфт либо повреждение рабочих поверхностей.

Установка и настройка

Перед сборкой детали вариаторного отсека очищают от пыли и продуктов износа. Ролики размещают равномерно и проверяют, чтобы они свободно перемещались в своих дорожках. Пружины сцепления устанавливают симметрично, а палец и пластины располагают в той же последовательности, которая предусмотрена конструкцией привода Suzuki LETS. Рабочие поверхности шкивов и ремня должны оставаться чистыми.

После установки необходимо вручную проверить свободное перемещение деталей и правильное положение ремня, затем выполнить пробный запуск без резких нагрузок. Окончательную настройку оценивают по плавности старта, оборотам двигателя и поведению скутера при разгоне. Если размеры снятого вариатора отличаются от указанных параметров, комплект устанавливать нельзя: сначала нужно уточнить модификацию трансмиссии.
