Тюнинговый передний вариатор DLH Honda Dio AF27 с 9 латунными роликами, пальцем и пружинами сцепления

Передний вариатор DLH для Honda Dio AF27

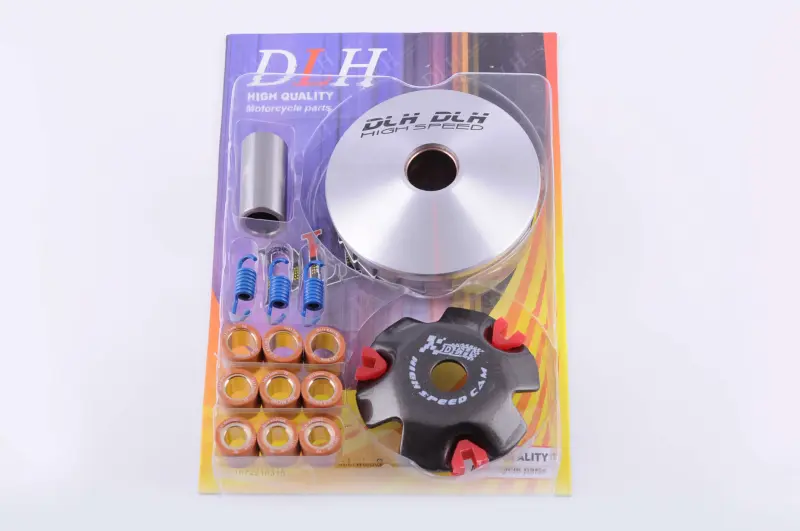

Комплект предназначен для настройки и ремонта вариаторной трансмиссии скутера Honda Dio AF27. В него входят передний вариатор, палец, девять латунных роликов трех масс и пружины заднего сцепления. Такой состав позволяет обслужить сразу несколько связанных деталей привода и подобрать характер работы трансмиссии под конфигурацию двигателя и желаемый режим езды.

Назначение и работа вариатора

Передний вариатор установлен на коленчатом валу и работает вместе с приводным ремнем и задним шкивом. При изменении оборотов ролики перемещаются по дорожкам под действием центробежной силы, подвижная щека меняет положение, а ремень переходит на другой рабочий радиус. Благодаря этому передаточное отношение изменяется без ступенчатого переключения передач. От состояния дорожек, роликов, пальца и поверхностей шкива зависят равномерность разгона, стабильность оборотов и полнота рабочего диапазона ременной передачи.

Тюнинговый комплект полезен при обновлении изношенного штатного вариатора, настройке трансмиссии после изменения конфигурации двигателя или поиске более подходящего режима набора оборотов. Он не задает один универсальный результат: итоговое поведение скутера зависит от выбранной массы роликов, состояния ремня, заднего шкива, сцепления и настроек двигателя.

Комплект и возможности настройки

• Передний вариатор DLH формирует рабочий радиус ремня и участвует в изменении передаточного отношения.
• Девять латунных роликов распределены по трем вариантам массы: 5, 7 и 9 г. Это дает возможность подбирать калибровку под конкретную конфигурацию скутера.
• Палец вариатора предназначен для установки в центре подвижной части и должен соответствовать посадке на валу.
• Пружины заднего сцепления используются для настройки момента включения колодок относительно оборотов двигателя.

Масса роликов влияет прежде всего на диапазон оборотов, в котором работает двигатель во время разгона. Более тяжелые ролики раньше начинают перемещать щеку вариатора и обычно удерживают более низкие обороты, а более легкие позволяют двигателю набирать их выше. Подбор выполняют с учетом цилиндро-поршневой группы, выпуска, ремня и остальных компонентов трансмиссии. Самая легкая раскладка не всегда обеспечивает лучший разгон, поэтому настройку оценивают по поведению двигателя под нагрузкой, а не только по максимальным оборотам.

Как проверить совместимость

Основное применение комплекта — Honda Dio AF27 с двухтактным двигателем и посадкой вариатора на вал диаметром 14 мм. Перед заказом следует проверить код рамы скутера, диаметр посадки, форму шлицев, длину пальца и геометрию снятого вариатора. На технике с замененным двигателем или ранее переделанной трансмиссией ориентироваться только на модель пластика или название скутера недостаточно.

Дополнительно сравните профиль рабочих щек, положение дистанционных деталей и свободное размещение ремня. Ремень, неподвижная щека, шайбы и крепеж в заявленный состав не включены, поэтому их состояние проверяют отдельно. Изношенный или слишком узкий ремень, поврежденные шлицы и люфт сопряженных деталей способны изменить результат даже после установки нового вариатора.

Установка и первичная проверка

Монтаж выполняют после очистки корпуса трансмиссии и проверки коленчатого вала, ремня и заднего шкива. Ролики размещают в дорожках по выбранной симметричной схеме; при сочетании двух масс их чередуют по окружности, чтобы сохранить баланс. Пружины устанавливают в заднее сцепление комплектом, не смешивая детали с заметно разной жесткостью или степенью износа. Положение шайб, втулок и наружной щеки сохраняют согласно конструкции Honda Dio AF27.

Перед окончательной затяжкой ремень освобождают между щеками переднего шкива, чтобы крепеж прижал детали, а не зажатый ремень. Гайку затягивают моментом, указанным в сервисной документации скутера, с применением подходящего фиксатора вариатора. После сборки проверяют свободное вращение, отсутствие перекоса, постороннего шума и касания деталей корпуса. Первую поездку используют для спокойной оценки старта, набора оборотов и работы передачи во всем диапазоне.

Комплект DLH подходит для осознанной настройки, когда владелец хочет не просто заменить изношенные детали, а согласовать вариатор и сцепление с текущей конфигурацией Honda Dio AF27. Точный подбор массы роликов и пружин лучше выполнять последовательно, меняя одну настройку за раз и контролируя состояние ремня после каждой сборки.
