Тормозная втулка для детской коляски mod 1 с подшипником LTK

Тормозная втулка для детской коляски mod 1 с подшипником LTK

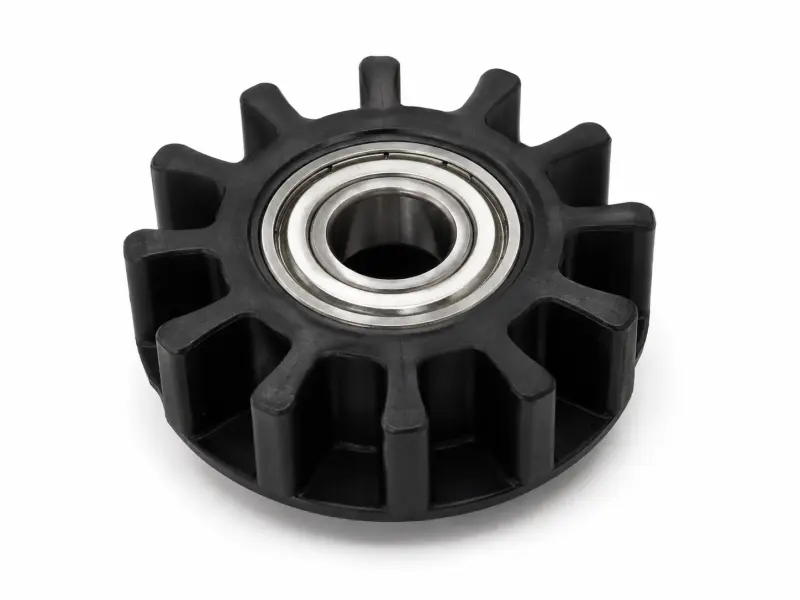

Деталь предназначена для ремонта колесного тормозного механизма детской коляски. Исполнение mod 1 объединяет профилированный черный корпус и установленный в центральной части металлический подшипник. Такая втулка нужна, когда штатная деталь повреждена, потеряла правильную посадку или больше не обеспечивает нормальную совместную работу колеса и тормоза.

Подшипник служит опорой для оси и поддерживает вращение колеса. Наружная часть втулки имеет радиально расположенные выступы и углубления, поэтому при подборе важны не только диаметр центрального отверстия, но и весь профиль корпуса. Форма, высота, количество и расположение выступов должны соответствовать снятой детали и ответной части механизма. Обозначение mod 1 относится к конкретному конструктивному исполнению: похожие втулки других модификаций могут отличаться посадкой и не являются автоматической заменой.

Когда следует проверить втулку

Осмотр этой детали уместен при появлении люфта колеса, затрудненном или неровном вращении, постороннем шуме со стороны подшипника, повреждении наружных выступов либо некорректной работе тормоза. Причиной также могут быть ось, колесо или сопряженные детали, поэтому перед ремонтом нужно проверить механизм в сборе. Новая втулка устраняет проблему только при правильном подборе и исправности остальных компонентов.

• Проверьте корпус на трещины, деформацию и сломанные радиальные выступы.
• Оцените подшипник: он должен вращаться без заметного заедания, сильного шума и чрезмерного люфта.
• Убедитесь, что втулка не проворачивается и не смещается в своем посадочном месте.
• Осмотрите ось и сопряженные поверхности: выраженная выработка может помешать нормальной установке новой детали.

Как правильно подобрать

Основной ориентир — старая втулка из конкретной коляски. Сравните ее с исполнением mod 1 по общей форме, наружному диаметру, высоте корпуса, расположению радиальных выступов, глубине посадки и положению подшипника. Отдельно необходимо сверить внутренний диаметр подшипника с осью, а наружную часть корпуса — с местом установки в колесе и тормозном механизме.

• Модификация: требуется совпадение с вариантом mod 1.
• Центральная посадка: отверстие подшипника должно соответствовать диаметру оси.
• Наружный профиль: геометрия выступов и углублений должна повторять штатную деталь.
• Габариты: сравните диаметр, высоту и глубину размещения, поскольку одного внешнего сходства недостаточно.
• Сторона установки: учитывайте ориентацию втулки относительно колеса, оси и деталей тормоза.

Если старая втулка разрушена или утеряна, размеры снимают непосредственно с посадочного места, оси и сохранившихся деталей механизма. Название модели коляски само по себе не заменяет сравнение геометрии: в разных выпусках одной линейки могут применяться различные колесные компоненты.

Установка и проверка после ремонта

Перед монтажом очистите посадочное место и проверьте состояние оси. Втулку устанавливают ровно, без перекоса и ударов по подшипнику; усилие при посадке распределяют по подходящей поверхности корпуса. Деталь не должна свободно перемещаться там, где предусмотрена плотная фиксация, а подшипник после сборки должен сохранять свободное вращение.

После установки прокрутите колесо без нагрузки, затем несколько раз включите и отпустите тормоз. Колесо должно свободно вращаться при отпущенном механизме и надежно фиксироваться при его включении. При заедании, перекосе или неполной фиксации эксплуатацию откладывают до повторной проверки посадки и сопряженных деталей. Точное совпадение втулки mod 1 позволяет восстановить колесный тормозной механизм без необоснованной замены исправных компонентов.
