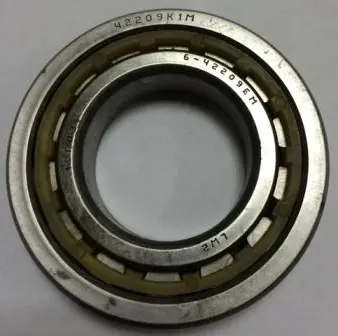

Подшипник коленвала 42209 45×85×19 мм МТ Днепр, роликовый, с пластмассовым сепаратором, VDK-4

Подшипник коленвала 42209 45×85×19 мм для МТ Днепр

Роликовый подшипник 42209 предназначен для опоры коленчатого вала в двигателе мотоцикла МТ Днепр. Размеры детали — 45 мм по внутреннему диаметру, 85 мм по наружному диаметру и 19 мм по ширине. Эта позиция рассчитана на четырехтактные мотоциклы Днепр МТ с двигателем 650 см³ и выполнена с пластмассовым сепаратором; обозначение варианта — VDK-4.

Назначение и конструкция

42209 — однорядный радиальный подшипник с короткими цилиндрическими роликами, соответствующий международному обозначению NJ209 по основному типоразмеру и схеме колец. Цилиндрические ролики воспринимают прежде всего радиальную нагрузку, возникающую при работе коленвала, и передают ее на корпусную опору. Для исполнения NJ характерны два борта на наружном кольце и один борт на внутреннем: такая схема направляет комплект роликов и позволяет фиксировать вал в осевом направлении с одной стороны.

Конструкция разъемная: внутреннее кольцо отделяется от наружного кольца с роликами и сепаратором. Это облегчает последовательную установку деталей при разборке двигателя и дает доступ к посадочным поверхностям. Пластмассовый сепаратор удерживает ролики на заданном расстоянии друг от друга, не позволяя им соприкасаться между собой. Подшипник имеет открытое исполнение без встроенных защитных шайб, поэтому при сборке необходимо соблюдать предусмотренную для двигателя схему смазывания.

Что проверить при подборе

• Обозначение: 42209; размерный международный аналог — NJ209.
• Габариты: внутренний диаметр 45 мм, наружный диаметр 85 мм, ширина 19 мм.
• Тип: однорядный радиальный роликовый подшипник с цилиндрическими роликами и разъемным внутренним кольцом.
• Применение: опора коленчатого вала четырехтактного двигателя 650 см³ мотоциклов МТ Днепр.
• Исполнение позиции: открытая конструкция, пластмассовый сепаратор, обозначение VDK-4.

При выборе нужно сверять не только три размера. Значение имеют роликовая схема 42209/NJ209, расположение бортов на кольцах, направление осевой фиксации и исполнение сепаратора. Шариковый подшипник с такими же присоединительными размерами отличается внутренней конструкцией и не считается автоматической заменой 42209. Если двигатель ранее ремонтировали или картер и коленвал менялись, ориентируйтесь на заводскую схему конкретной модификации и фактически установленные посадочные места.

Установка и контроль состояния

Перед монтажом очищают и осматривают шейку вала, гнездо картера и упорные поверхности. Задиры, следы проворачивания кольца, выраженная выработка или поврежденные кромки посадки требуют устранения до установки новой детали: новый подшипник не исправит дефект вала либо корпуса. Кольца устанавливают без перекоса подходящей оправкой. Монтажное усилие прикладывают к тому кольцу, которое садится с натягом; передавать его через ролики и сепаратор нельзя.

После посадки проверяют правильность положения колец, свободу движения предусмотренных конструкцией частей и плавность вращения без заеданий. Окончательную сборку, осевую фиксацию и смазывание выполняют по руководству для двигателя МТ Днепр. Поводом для разборки и проверки опоры служат заметный радиальный люфт, шероховатое вращение, посторонний гул, повреждение дорожек или следы перегрева. Одновременно стоит проверить состояние посадок и сопряженных деталей, чтобы причина преждевременного износа не осталась в двигателе.

Подшипник 42209 подходит для планового восстановления кривошипного механизма и ремонта двигателя, когда требуется именно роликовое исполнение 45×85×19 мм. Точное совпадение обозначения, конструкции и посадочных размеров помогает собрать опору без неподходящих замен и вернуть коленвалу корректное положение в картере.
