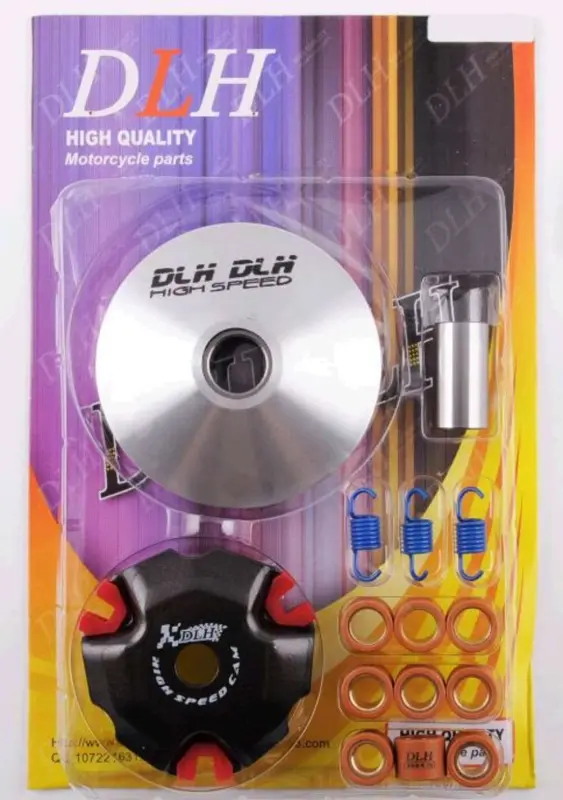

Передний спортивный вариатор DLH для 4T GY6 50, Ø89 мм

Передний спортивный вариатор DLH для 4T GY6 50

Тюнинговый передний вариатор предназначен для четырехтактных скутеров семейства GY6 50. Он устанавливается в бесступенчатую трансмиссию и вместе с ремнем и ведомым шкивом изменяет передаточное отношение во время разгона. При увеличении оборотов ролики перемещаются по направляющим, подвижная часть шкива смещается, а ремень выходит на другой рабочий диаметр. От состояния и настройки этой системы зависят характер старта, набор скорости и переход трансмиссии между режимами.

Диаметр вариатора составляет 89 мм, диаметр вариаторного пальца — 20 мм. В набор входят девять латунных роликов и пружины сцепления. Эти детали позволяют обслужить несколько связанных компонентов трансмиссии в рамках одной настройки. Пружины относятся к заднему центробежному сцеплению и не устанавливаются в передний шкив: они участвуют в выборе момента включения сцепления. Точная жесткость пружин и масса роликов не заявлены, поэтому заранее обещать определенное изменение оборотов, разгона или максимальной скорости нельзя.

Что учитывать при подборе

• Тип двигателя: комплект рассчитан на четырехтактную платформу GY6 50; одного сходства корпуса скутера для выбора недостаточно.
• Диаметр вариатора: значение 89 мм необходимо сопоставить с установленной деталью и доступным пространством внутри крышки трансмиссии.
• Размер пальца: заявленный диаметр 20 мм должен соответствовать посадке вариатора и применяемой втулке.
• Конфигурация привода: перед монтажом сравнивают профиль шкива, посадочные поверхности, положение ремня и сопряжение с деталями на коленчатом валу.
• Настройка трансмиссии: масса роликов, жесткость пружин, состояние ремня и ведомого шкива работают совместно, поэтому результат зависит от всей конфигурации CVT.

Вариатор подходит для ремонта изношенного переднего шкива и для осознанной перенастройки привода GY6 50. Поводом для проверки служат выработка дорожек роликов, повреждение рабочих поверхностей, неравномерное перемещение подвижной части, люфт или биение. Похожие признаки могут возникать и при износе ремня либо других деталей привода, поэтому перед заменой желательно осмотреть трансмиссию целиком, а не оценивать только одну деталь.

Установка и первичная проверка

Перед сборкой очищают посадочные и рабочие поверхности, проверяют состояние ремня, ответной щеки, втулки, направляющих и резьбового крепления. Ролики должны располагаться в своих дорожках без перекоса, а подвижные части — перемещаться свободно. Масло или случайная смазка на поверхностях контакта ремня со шкивом недопустимы: они нарушают сцепление и меняют работу привода. Порядок размещения шайб, направление деталей и момент затяжки гайки следует брать из сервисной документации конкретного скутера.

После установки проверяют свободное вращение механизма при заглушенном двигателе, отсутствие задевания за крышку и правильное положение ремня. Первый запуск проводят с контролем постороннего шума и вибрации. Если одновременно устанавливаются пружины сцепления, работу старта оценивают отдельно: изменение момента схватывания требует согласования с роликами и остальной конфигурацией трансмиссии. Такой подход помогает использовать спортивный комплект как часть точной настройки, а не как универсальное средство для любого скутера.
