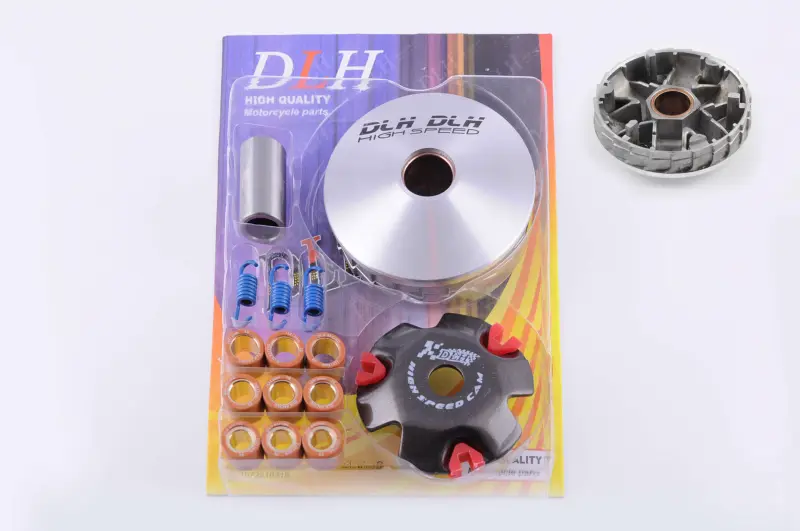

Передний тюнинговый вариатор DLH для 4T GY6 50 с роликами и пружинами сцепления

Передний тюнинговый вариатор DLH для 4T GY6 50

Комплект предназначен для вариаторной трансмиссии четырехтактных скутеров с двигателем семейства GY6 50. Передний вариатор принимает вращение от коленчатого вала и вместе с приводным ремнем и задним шкивом изменяет передаточное отношение по мере набора оборотов. От состояния его дорожек, роликов, втулки и рабочих поверхностей зависят равномерность перемещения ремня, характер разгона и корректная работа трансмиссии.

Версия DLH относится к тюнинговым деталям и подходит для ремонта либо перенастройки привода. В комплект входят девять латунных роликов, палец вариатора и пружины заднего центробежного сцепления. Пружины не устанавливаются в передний шкив: они предназначены для сцепления, расположенного в задней части вариаторной передачи. Благодаря этому набор позволяет обслужить связанные компоненты трансмиссии в рамках одной настройки, однако итоговый характер старта и разгона определяется сочетанием роликов, пружин, ремня и остальных деталей конкретного скутера.

Как работает комплект

При увеличении оборотов ролики перемещаются по направляющим переднего вариатора и сдвигают его подвижную часть. Ремень выходит на другой рабочий радиус, вследствие чего передаточное отношение изменяется без ручного переключения ступеней. Пружины центробежного сцепления влияют на момент смыкания его колодок с колоколом. Эти компоненты необходимо настраивать согласованно: произвольная замена только одной детали может изменить обороты старта и поведение скутера не так, как ожидается.

Состав и подтвержденные особенности

• Назначение: передний вариатор для четырехтактной трансмиссии GY6 50.
• Исполнение: тюнинговая версия DLH.
• Ролики: девять латунных роликов; их масса в карточке не указана.
• Палец: входит в набор и работает как направляющая втулка подвижной части вариатора.
• Пружины: три пружины для заднего центробежного сцепления.
• Применение: ремонт изношенной вариаторной передачи или подбор другой настройки привода.

Что проверить перед покупкой

Обозначение GY6 охватывает несколько близких модификаций, поэтому одного объема двигателя для выбора недостаточно. Комплект заявлен для GY6 50 и встречается в применении с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB. Перед заказом проверьте код двигателя, посадку вариатора на коленчатом валу, размеры старой щеки и пальца, форму направляющих, тип роликов и конструкцию заднего сцепления. Если на скутере уже менялись трансмиссия или двигатель, ориентироваться нужно на фактически установленные детали.

Точная масса роликов и жесткость пружин определяют результат настройки, но эти значения для набора не заявлены. Не следует считать все девять роликов одним обязательным комплектом для одновременной установки: количество и сочетание выбирают по конструкции вариатора и схеме сборки. Перед монтажом полезно сопоставить новые ролики между собой, проверить свободу их движения в дорожках и убедиться, что палец соответствует посадочным размерам.

Установка и обслуживание

При разборке вариаторной передачи проверяют приводной ремень, втулку, направляющие, поверхности шкивов, заднее сцепление и колокол. Следы перегрева, выработка, задиры, трещины ремня или выраженный люфт требуют отдельного устранения: новый вариатор не компенсирует неисправность соседних деталей. Рабочие поверхности шкивов и ремень должны оставаться чистыми и сухими. Крепеж затягивают с моментом, предусмотренным руководством конкретного двигателя, а после сборки проверяют свободное вращение и правильное положение ремня.

Комплект выбирают при износе дорожек и роликов, повреждении рабочих поверхностей, биении переднего шкива либо при плановой настройке трансмиссии GY6 50. После установки первые поездки используют для контроля старта, набора оборотов и поведения ременной передачи. Если двигатель выходит на чрезмерные обороты, разгон стал вялым или сцепление срабатывает рывками, конфигурацию роликов и пружин необходимо пересмотреть вместе с состоянием ремня и заднего шкива.
