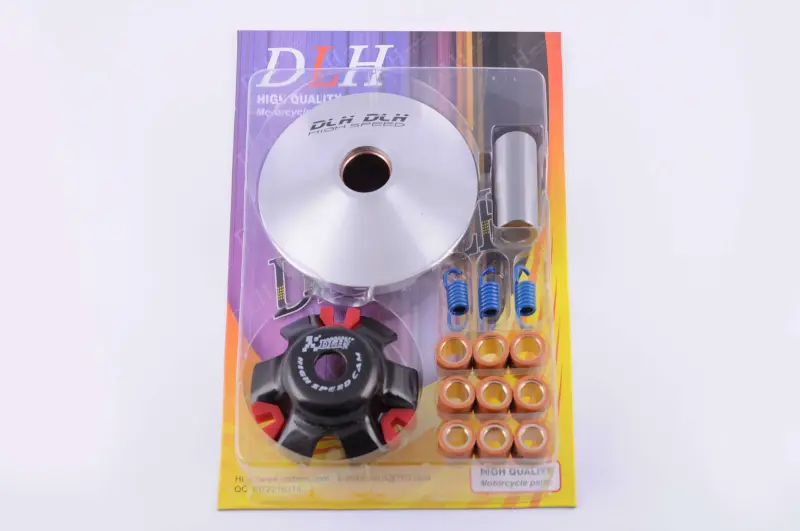

Передний тюнинговый вариатор DLH для 4T GY6 125 с 9 латунными роликами, пальцем и пружинами сцепления

Тюнинговый передний вариатор DLH для 4T GY6 125

Комплект предназначен для настройки и ремонта бесступенчатой трансмиссии скутера с четырехтактным двигателем семейства GY6 125. Передний вариатор работает совместно с приводным ремнем и задним шкивом: при изменении оборотов ролики перемещаются по направляющим, подвижная щека меняет положение, а ремень переходит на другой рабочий радиус. Так трансмиссия без ручного переключения подбирает передаточное отношение для старта, разгона и движения с установившейся скоростью.

Вариатор DLH отличается от стандартного исполнения измененной геометрией угла работы ремня и направляющих роликов. Такая конструкция рассчитана на настройку характера разгона и диапазона работы трансмиссии. Итоговое поведение скутера зависит не только от вариатора, но и от массы установленных роликов, состояния и размера ремня, параметров заднего шкива, пружин сцепления, исправности двигателя и общей согласованности деталей CVT. Поэтому комплект следует рассматривать как основу для комплексной настройки, а не как отдельную деталь с одинаковым результатом на любом скутере.

Состав и назначение деталей

• Передний вариатор формирует рабочую поверхность переднего шкива и направляет перемещение роликов.
• Девять латунных роликов используются для настройки работы вариатора; устанавливать их нужно симметрично, сохраняя равномерное распределение массы.
• Палец вариатора служит направляющей для подвижной части и должен точно соответствовать посадочному месту.
• Три пружины сцепления предназначены для заднего центробежного сцепления и позволяют согласовать момент его включения с настройкой переднего вариатора.

Внешний диаметр пальца составляет 24 мм, а диаметр центрального отверстия задней пластины вариатора — 15 мм. Эти размеры относятся к ключевым точкам подбора и должны совпадать с конфигурацией трансмиссии конкретного двигателя. Для товара указана применяемость к четырехтактным двигателям 152QMI и 157QMJ семейства GY6. Одного обозначения объема скутера недостаточно: перед заказом необходимо проверить код двигателя, посадочные диаметры, длину пальца, конструкцию задней пластины и расположение деталей снятого вариатора.

Что проверить перед установкой

Осмотрите приводной ремень, обе поверхности шкивов, направляющие, ползунки и резьбу коленчатого вала. Ремень с трещинами, расслоением, сильной выработкой боковых граней или несоответствующим размером не позволит корректно оценить работу нового вариатора. Поврежденные направляющие и неравномерно изношенные ролики также вызывают рывки, посторонний шум и нестабильное изменение передаточного отношения.

При сборке ролики размещают в дорожках без перекосов, заднюю пластину совмещают с направляющими, а палец устанавливают в предусмотренной последовательности. Рабочие поверхности щек и ремень должны оставаться чистыми, без масла и смазки. До окончательной затяжки нужно убедиться, что ремень свободно расположен между шкивами и не зажат у наружного края передней щеки. Момент затяжки гайки вариатора выбирают только по сервисным данным конкретного двигателя или модели скутера. После сборки шкив проворачивают вручную, проверяя свободное движение и правильное положение ремня, затем устанавливают крышку трансмиссии.

Пружины сцепления требуют разборки заднего центробежного механизма и устанавливаются комплектом. Их монтаж связан с натянутыми деталями, поэтому необходим подходящий инструмент и уверенное удержание механизма. Если прежние пружины, колодки или колокол имеют заметный износ, состояние сопряженных деталей оценивают до настройки: изношенное сцепление способно изменить момент включения и создать ложное впечатление о работе переднего вариатора.

Когда комплект подходит для ремонта

Замена актуальна при выработке дорожек, люфте подвижной щеки, повреждении посадочных поверхностей, биении или неравномерной работе прежнего вариатора. Комплект также используют при осознанной настройке CVT, когда требуется изменить согласование переднего шкива и центробежного сцепления. Для точного выбора сопоставьте двигатель и размеры посадки со снятыми деталями, а после монтажа оценивайте работу трансмиссии в сборе: плавность старта, отсутствие вибраций и шума, корректный выход ремня по поверхности шкива и стабильность поведения при разных оборотах.
