Собачка стартера бензопилы Goodluck GL4500/GL5200 CANFLY

Собачка стартера для Goodluck GL4500 и GL5200

Собачка храповика CANFLY предназначена для ремонта ручного стартера бензопил Goodluck GL4500 и GL5200. Эта небольшая деталь участвует в кратковременном соединении пускового механизма с двигателем: при вытягивании шнура она входит в зацепление с ответной частью, передает вращение и помогает провернуть коленчатый вал. После завершения рывка зацепление должно прекращаться, чтобы механизм мог вернуться в исходное положение.

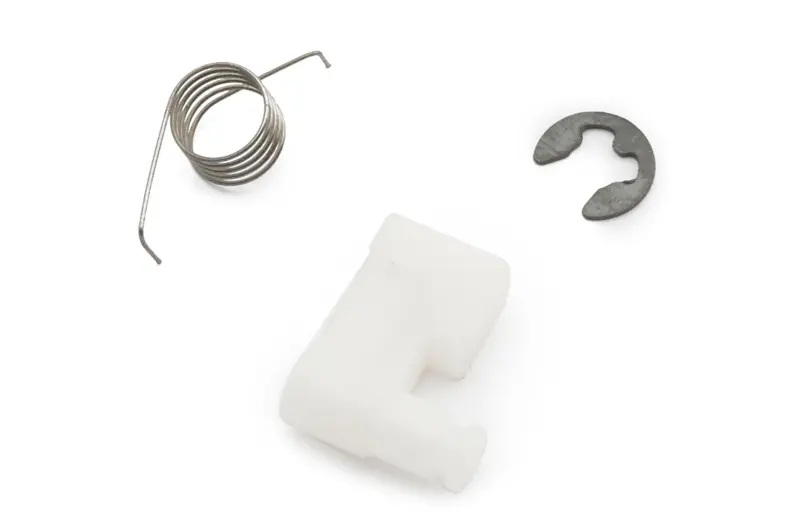

В комплект входят белая собачка, отдельная витая пружина и E-образное стопорное кольцо. Пружина управляет положением собачки во время работы стартера, а кольцо удерживает установленную деталь на посадочном месте. Это малая пружина механизма зацепления: ее не следует путать с крупной возвратной пружиной, которая сматывает шнур на барабан. Различие важно при диагностике, поскольку свободное вытягивание шнура и отсутствие его возврата могут иметь разные причины.

Когда требуется проверка собачки

Состояние детали проверяют, если шнур стартера вытягивается, но двигатель не проворачивается, зацепление возникает не при каждом рывке либо в пусковом механизме ощущается проскальзывание. Причиной может быть износ контактной кромки, скол или деформация собачки, повреждение пружины, потеря стопорного кольца или загрязнение посадочного места. Перед заменой полезно осмотреть и ответную деталь: если ее контактная поверхность сильно изношена, установка одной новой собачки не устранит проскальзывание.

Что проверить при выборе

• Модель бензопилы: заявлена совместимость с Goodluck GL4500 и GL5200.
• Исполнение стартера: сравните устройство снятого механизма, поскольку у пил одной серии могут встречаться разные версии деталей.
• Геометрию собачки: должны совпадать профиль зацепа, форма основания и расположение опорной точки.
• Пружину: сопоставьте диаметр витков, направление концов и места их упора.
• Фиксацию: проверьте форму посадочной оси и наличие канавки под E-образное кольцо.

Подбор только по общему обозначению пилы без сравнения конструкции стартера может привести к несовпадению. До установки приложите новую собачку к снятой, сравните ее высоту, контур, посадочную часть и направление движения. Точные размеры для этой позиции не заявлены, поэтому непосредственное сопоставление остается основным способом проверить конкретную модификацию.

Установка и проверка работы

Для ремонта стартер снимают с бензопилы и очищают зону посадки от пыли и налипших загрязнений. Перед разборкой запомните расположение концов старой пружины и направление движения собачки. Новую пружину устанавливают с тем же расположением упоров, собачку размещают на оси, после чего стопорное кольцо полностью заводят в предназначенную для него канавку. Кольцо не должно оставаться перекошенным или частично надетым.

До монтажа стартера на пилу собачку несколько раз перемещают рукой. Она должна свободно выходить в положение зацепления и возвращаться без закусывания. Затем проверяют, не мешают ли ее движению грязь, поврежденная ось или деформированные соседние детали. После сборки шнур сначала вытягивают плавно: механизм должен уверенно подхватывать ответную часть, передавать вращение двигателю и освобождаться при обратном ходе.

Комплект подходит для локального восстановления стартера, когда повреждены собачка, ее пружина или фиксатор, а остальные части механизма пригодны к работе. Точная проверка геометрии и правильное положение пружины помогают вернуть стабильное зацепление без замены стартера в сборе.
