Комплект собачек храповика стартера CANFLY для Goodluck GL4500/GL5200

Комплект собачек храповика стартера CANFLY для Goodluck GL4500/GL5200

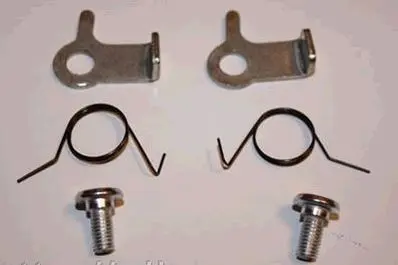

Комплект предназначен для ремонта ручного стартера бензопил Goodluck GL4500 и GL5200. В него входят две металлические собачки, две пружины и два крепежных болта. Эти детали обеспечивают кратковременное зацепление пускового механизма с ответной частью храповика, чтобы движение вытянутого шнура передавалось двигателю. Набор позволяет заменить изношенные детали механизма зацепления без приобретения стартера в сборе, если остальные его части остаются исправными.

Как работает механизм

Когда оператор тянет рукоятку стартера, шнур приводит пусковой механизм во вращение. Собачки занимают положение зацепления, захватывают ответную часть храповика и передают усилие для проворачивания двигателя. После пускового движения они разъединяются с храповиком, а пружины возвращают их в исходное положение. Свободное перемещение обеих собачек и правильная работа пружин необходимы для своевременного захвата без пропусков и последующего освобождения механизма.

Износ контактных кромок, поломка одной из собачек или ослабление пружины нарушают эту последовательность. Шнур может вытягиваться с непривычно малым сопротивлением, зацепление возникает только после нескольких рывков либо стартер передает усилие с перебоями. Причиной также бывает загрязнение посадочных мест или износ ответного храповика, поэтому перед ремонтом следует осмотреть не только детали комплекта, но и сопряженную поверхность.

Признаки, при которых проверяют собачки

• шнур и шкив движутся, но вращение не каждый раз передается двигателю;
• при вытягивании рукоятки ощущаются пропуски, проскальзывание или непостоянный захват;
• одна из собачек перемещается туго, не выходит в положение зацепления либо не возвращается назад;
• на рычагах, пружинах или местах крепления обнаружены деформация, трещины либо выраженный износ.

Как правильно подобрать комплект

Заявленная совместимость набора — бензопилы Goodluck GL4500 и GL5200. Перед заказом сравните его со снятым механизмом: форму металлических рычагов, расположение и диаметр крепежных отверстий, направление загнутых зацепов, конфигурацию концов пружин и способ установки болтов. У стартеров одной модельной группы могут применяться разные варианты зацепления, поэтому обозначение бензопилы следует проверять вместе с конструкцией установленного стартера. Набор рассчитан именно на парную схему из двух металлических собачек.

Рекомендации по установке

• до разборки запомните положение старых собачек и направление обеих пружин;
• очистите посадочные места и проверьте их целостность, не повреждая опорные поверхности;
• установите собачки, пружины и болты в той же ориентации, не допуская перекоса и зажатого поворота рычагов;
• до установки крышки вручную проверьте свободный выход, уверенный возврат и одинаковую работу обеих деталей.

Болты должны удерживать детали на посадочных местах, но не блокировать предусмотренное конструкцией перемещение. Если новый комплект продолжает проскальзывать, необходимо проверить состояние ответного храповика, шкива и других частей стартера. Такой ремонт уместен при локальном износе механизма зацепления и помогает восстановить передачу пускового усилия при сохранении исправного корпуса, шнура, рукоятки и возвратного механизма стартера.
