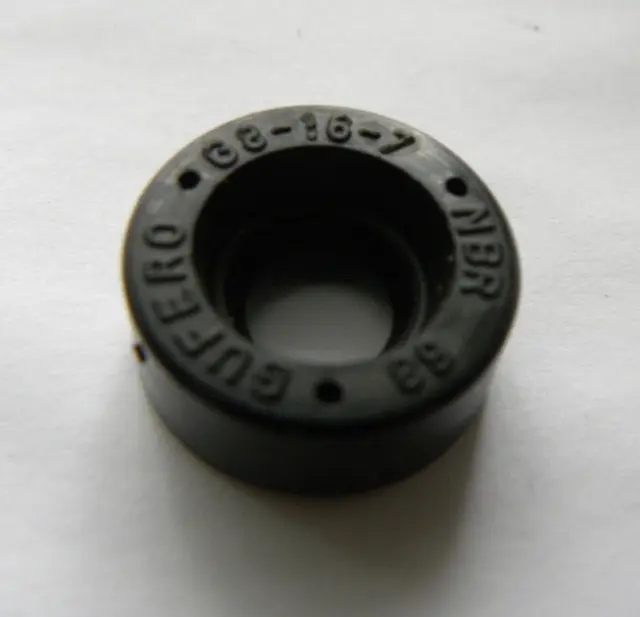

Сальник привода спидометра FLASH для JAWA 350 634/638, 8×16×7 мм

Сальник привода спидометра FLASH для JAWA 350 634/638, 8×16×7 мм

Компактный радиальный сальник предназначен для герметизации вала механического привода спидометра в картере мотоцикла. Он работает в месте, где вращающийся вал проходит через неподвижное посадочное отверстие: уплотнительная кромка охватывает вал, а наружная поверхность фиксируется в корпусе. Такое уплотнение помогает удерживать смазочный материал внутри механизма и ограничивает проникновение загрязнений к контактной зоне. Деталь рассчитана на привод спидометра JAWA 350 типов 634 и 638.

Размер и правильный подбор

Обозначение 8×16×7 мм читается в стандартном для радиальных сальников порядке: 8 мм — номинальный диаметр вала, 16 мм — диаметр посадочного отверстия, 7 мм — ширина сальника. Все три значения должны совпасть с параметрами установленной детали и посадочного места. Одинаковый внешний вид или принадлежность запчасти к семейству JAWA не заменяют проверку размера: для приводов приборов встречаются и другие уплотнения, поэтому выбирать только по общему названию мотоцикла не следует.

Перед заказом уточните тип мотоцикла и сравните размеры старого сальника. Особенно полезна такая проверка после предыдущего ремонта: на технике могла быть заменена часть привода или установлена деталь другого исполнения. При измерении учитывают диаметр рабочей поверхности вала, отверстие корпуса и доступную ширину посадки. Сальник 8×16×7 мм подходит только туда, где механизм рассчитан именно на эти номинальные размеры.

Эта запчасть относится к механической части привода. Она герметизирует проход вала, но не заменяет трос, приводную шестерню или сам спидометр. Если причиной ремонта стали неправильные показания прибора, вместе с состоянием уплотнения отдельно проверяют вращение вала, соединение троса и детали передачи. Если основной признак неисправности — следы смазочного материала возле выхода привода, осмотр сальника и поверхности вала особенно актуален.

Конструкция и рабочее положение

• Тип детали: радиальное уплотнение вращающегося вала привода спидометра.
• Номинальный размер: 8×16×7 мм — вал, посадочное отверстие и ширина.
• Применение: JAWA 350 типов 634 и 638.
• Маркировка материала: NBR.
• Ориентация: сторона с прижимной пружиной устанавливается в направлении внутренней части двигателя.

Прижимная пружина поддерживает контакт уплотнительной кромки с валом по окружности. Для нормальной герметизации важна не только новая деталь, но и состояние сопрягаемой поверхности. Канавка от износа, коррозия, заусенец или загрязнение в зоне контакта могут повредить кромку либо не дать ей равномерно прилегать. Поэтому перед сборкой вал и посадочное отверстие очищают и осматривают.

Замена и установка

Доступ к приводу на JAWA предусматривает разборку со стороны первичной передачи. Привод удерживается крепежом в нижней части картера, а его положение фиксируется винтом. Новый сальник надевают на вал пружиной к внутренней части двигателя. Для аккуратной посадки привода применяется подходящая трубчатая оправка или торцевая головка с наружным диаметром 15 мм; деталь перемещают до положения, при котором канавка привода совмещается с резьбой фиксирующего винта.

Во время монтажа нельзя резать, выворачивать или растягивать рабочую кромку. Вал и сальник перед установкой слегка смачивают тем смазочным материалом, который удерживается в механизме. Если кромка проходит через резьбу, паз или острый переход, ее защищают гладкой монтажной втулкой. Усилие прикладывают ровно, ближе к наружному диаметру, не допуская перекоса. Удары непосредственно по мягкой поверхности сальника могут повредить корпус или сместить пружину.

После сборки проверяют фиксацию привода, свободную работу его вала и отсутствие свежих следов смазочного материала вокруг посадки. Если течь сохраняется с новым сальником, повторно оценивают рабочую поверхность вала, правильность ориентации, глубину посадки и состояние отверстия корпуса. Такой порядок помогает устранить причину разгерметизации, а не ограничиться повторной заменой детали.
