Задние барабанные тормозные колодки ЯВА GB-2, Украина

Задние барабанные тормозные колодки ЯВА GB-2

Колодки предназначены для заднего барабанного тормоза мотоциклов ЯВА. Они устанавливаются внутри тормозного барабана и участвуют в замедлении заднего колеса при нажатии на педаль. Обозначение позиции — Украина GB-2. Деталь подходит для ремонта штатного механического тормоза, когда прежние колодки изношены, загрязнены либо уже не позволяют нормально отрегулировать привод.

Назначение и конструкция

В барабанном механизме две дугообразные колодки опираются на посадочные точки тормозного щита. При воздействии на привод разжимной кулачок разводит их наружу, а фрикционные поверхности прижимаются к внутренней поверхности барабана. Возникающее трение замедляет вращение колеса. После отпускания педали возвратные пружины должны отвести колодки назад, чтобы колесо снова вращалось без постоянного подтормаживания.

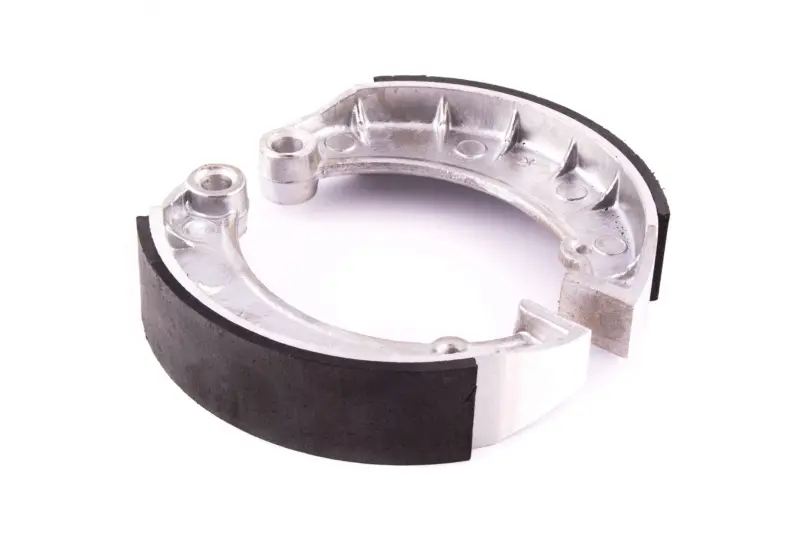

Колодки GB-2 имеют дугообразные основания с наружными фрикционными накладками. Такая форма рассчитана на работу внутри барабана, а не с открытым тормозным диском и суппортом. Положение опорных участков и концов колодок задаёт их установку относительно оси, разжимного кулачка и тормозного щита. Поэтому при выборе важна вся геометрия детали, а не только принадлежность к марке мотоцикла.

Как проверить совместимость

Название ЯВА указывает направление применения, однако конкретная модель, год выпуска и размеры в обозначении товара не приведены. Перед заказом снимите старые колодки или откройте тормозной механизм и сопоставьте основные признаки:

• Место установки: заднее колесо с барабанным тормозом; для переднего либо дискового механизма эта позиция не выбирается.
• Габаритная геометрия: наружный диаметр установленной пары, ширина колодок и толщина оснований должны соответствовать штатной детали и внутреннему размеру барабана.
• Посадочные участки: проверьте форму и расположение опор, отверстий и зон контакта с разжимным кулачком.
• Профиль концов: колодки должны без перекоса занять свои места на тормозном щите и правильно взаимодействовать с имеющимися пружинами.

Если на мотоцикле ранее меняли колесо, ступицу или тормозной щит, ориентируйтесь на фактически установленный механизм. Одного совпадения названия модели в разговорном обозначении недостаточно: различия в поколении или установленной ступице могут изменить посадку.

Когда требуется замена

Осмотр нужен при заметном снижении реакции заднего тормоза, увеличившемся ходе педали, постороннем шуме, неравномерном контакте или невозможности получить корректную регулировку. Основанием для замены служат предельный износ накладок, трещины, отслоение, сколы либо загрязнение фрикционной поверхности маслом. Одновременно оценивают состояние внутренней дорожки барабана, разжимного кулачка, оси опоры и возвратных пружин: новые колодки не устраняют дефекты соседних деталей.

Установка и проверка

Работу выполняют после снятия заднего колеса и тормозного щита в порядке, предусмотренном руководством конкретной модели ЯВА. Перед разборкой полезно зафиксировать положение пружин и ориентацию старых колодок. Новые детали устанавливают парой, без перекоса, сохраняя правильное зацепление пружин. На накладки и внутреннюю дорожку барабана не должны попадать масло или смазка; обслуживание осей и кулачка проводят отдельно, не загрязняя фрикционные поверхности.

После сборки регулируют свободный ход педали и проверяют возврат привода. При отпущенной педали колесо должно вращаться свободно, а при нажатии тормоз включаться плавно и без заеданий. Первую проверку проводят на малой скорости в безопасном месте, контролируя равномерность работы и отсутствие постоянного нагрева барабана. Правильно подобранные и установленные колодки GB-2 возвращают заднему барабанному тормозу предусмотренную конструкцией площадь контакта и позволяют точно настроить привод.
