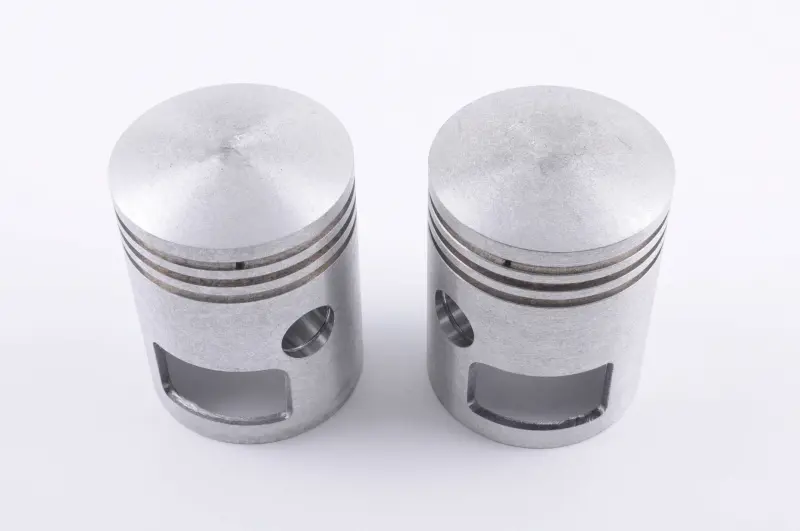

Поршни JAWA 350 6V, 4-й ремонт, Ø59,00 мм, пара, GB-2 (Украина)

Пара поршней JAWA 350 6V Ø59,00 мм — для четвертого ремонта цилиндров

Ремонтный размер Ø59,00 мм предназначен для восстановления двухцилиндрового двигателя JAWA 350 версии 6V после расточки цилиндров до четвертого ремонтного размера. В позиции два поршня, поэтому она подходит для комплектного обслуживания обоих цилиндров. Поршень движется в цилиндре, участвует в сжатии топливной смеси и передает усилие через поршневой палец на шатун. От правильного подбора поршней к обработанным цилиндрам зависят компрессия, запуск двигателя, отсутствие постороннего стука и равномерность работы обоих цилиндров.

Размер и назначение

Обозначение «4-й ремонт» нельзя воспринимать как универсальную совместимость со всеми цилиндрами JAWA. Для классических JAWA 350 ремонтные размеры идут с шагом 0,25 мм: после номинального размера 58,00 мм применяются 58,25, 58,50, 58,75 и 59,00 мм. Поэтому этот вариант выбирают именно для цилиндров, подготовленных под четвертый ремонт. Установка в цилиндр номинального размера или другого ремонтного этапа недопустима: посадочный зазор должен формироваться по результатам точного измерения цилиндра и каждого поршня после окончательной обработки.

В ремонтной системе JAWA один размер дополнительно разделяется на группы A, B и C. У этой позиции конкретная группа не указана, поэтому перед сборкой мотористу необходимо измерить диаметр поршней и зеркало обоих цилиндров, определить требуемый зазор и убедиться, что геометрия после расточки и хонингования соответствует выбранной паре. Ориентироваться только на надпись Ø59,00 мм недостаточно. Также следует подтвердить, что двигатель относится к исполнению JAWA 350 6V: поршни для других поколений, включая версии 12V, подбираются отдельно даже при совпадении размерного обозначения.

Что проверить перед установкой

• Состояние цилиндров. Измеряют диаметр в нескольких поясах и направлениях, проверяют конусность и овальность, а затем согласуют фактический размер с поршнями.
• Поршневые кольца. Каждый поршень имеет три канавки. Кольца подбирают по ремонтному диаметру и ширине канавок; до сборки проверяют зазор в замке каждого кольца непосредственно в своем цилиндре и свободу перемещения в канавке.
• Палец и сопряженные детали. Диаметр отверстия под палец, состояние самого пальца, втулки верхней головки шатуна и стопорных колец сверяют до начала монтажа. Эти параметры нельзя определять только по диаметру поршня.
• Парность и ориентация. Два поршня устанавливают с учетом правого и левого цилиндров, расположения каналов и принятой для конкретного двигателя ориентации. Комплектная замена помогает сохранить одинаковый тип деталей в обоих цилиндрах.
• Комплектация. Название подтверждает пару поршней. Наличие колец, пальцев и стопорных колец в этой позиции не указано, поэтому необходимые монтажные детали проверяют и подбирают до разборки двигателя.

Когда требуется замена

Поршни меняют при задирах на юбке, повреждении днища, износе канавок, чрезмерном зазоре в цилиндре или во время капитального ремонта с расточкой под следующий размер. Такие дефекты могут сопровождаться падением компрессии, трудным запуском, шумом и нестабильной работой двигателя. Перед решением о расточке проверяют не только старые поршни, но и фактический износ цилиндров: размер Ø59,00 мм выбирают по измерениям, а не только по внешнему состоянию деталей.

Рекомендации по сборке

Монтаж выполняют на чистых деталях после контрольных измерений. Проверяют кольцевые канавки, зазоры колец, посадку пальцев, надежность стопорных колец и правильное положение каждого поршня относительно цилиндровых каналов. После сборки коленчатый вал проворачивают вручную, убеждаясь в свободном ходе без заеданий. Первый запуск и последующую приработку проводят по режиму, предусмотренному для отремонтированного двигателя. Такой порядок позволяет использовать пару GB-2 по назначению и избежать ошибки, когда подходящий ремонтный номер принимают за полностью подтвержденную совместимость.
