Поршни JAWA 350 12V Ø59,00 мм, 4-й ремонт, пара GB-2

Поршни JAWA 350 12V Ø59,00 мм, 4-й ремонт, пара GB-2

Пара предназначена для ремонта цилиндро-поршневой группы двухтактного двигателя JAWA 350, относящегося к исполнению 12V. Диаметр каждого поршня составляет 59,00 мм, а обозначение «4-й ремонт» указывает на ремонтный размер. Такой вариант выбирают для цилиндров, уже расточенных и подготовленных именно под этот диаметр. Он не подходит для установки вместо стандартного или другого ремонтного размера без измерения цилиндров и проверки требуемого монтажного зазора.

Поршень движется внутри цилиндра, участвует в сжатии топливовоздушной смеси и воспринимает давление газов после воспламенения. Усилие через поршневой палец и шатун передается на коленчатый вал. Поэтому состояние поверхности юбки, канавок под кольца, отверстия под палец и геометрия цилиндра напрямую связаны с компрессией, запуском двигателя, характером его работы и механическим шумом. Пара деталей позволяет выполнять ремонт двигателя комплектно, без сочетания поршней разных размеров или разной степени износа.

Конструкция и назначение

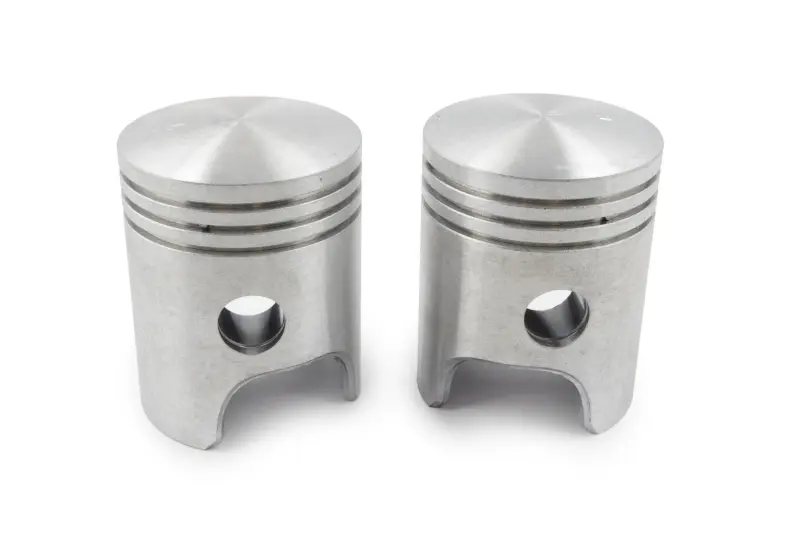

Каждый поршень имеет три кольцевые канавки в верхней части, сквозное отверстие под поршневой палец и вырезы в нижней части юбки. Эта геометрия должна совпадать с применяемыми кольцами, пальцем, шатуном и конфигурацией цилиндра конкретного двигателя. Обозначение 12V служит для выбора версии JAWA и не является характеристикой питания самой механической детали. При заказе его нужно учитывать вместе с моделью мотоцикла, объемом двигателя, диаметром и номером ремонтного размера.

Что проверить перед выбором

• Модель и исполнение: деталь рассчитана на JAWA 350 12V; поршни для других исполнений JAWA могут отличаться формой и сопрягаемыми размерами.
• Фактический диаметр цилиндров: после расточки оба цилиндра должны соответствовать поршням Ø59,00 мм с предусмотренным производителем двигателя зазором.
• Ремонтный размер: четвертый ремонт нельзя подменять соседним размером, даже если внешне детали похожи.
• Сопрягаемые детали: до сборки сверяют форму днища и юбки, расположение канавок, отверстие под палец, подходящие поршневые кольца и стопорные детали.
• Состояние цилиндров: овальность, конусность, задиры и качество обработки оценивают измерительным инструментом, а не только наружным осмотром.

Ремонт и установка

Замена поршней актуальна при задирах на юбке, повреждении днища, износе кольцевых канавок, падении компрессии или появлении стука, связанного с чрезмерным зазором в цилиндре. Установка поршней ремонтного размера должна быть частью полноценной дефектовки: цилиндры измеряют в нескольких поясах и направлениях, проверяют состояние шатунов и посадку пальцев, подбирают кольца к диаметру 59,00 мм и контролируют их зазоры. Направление установки и расположение замков колец выдерживают по ремонтной документации конкретного двигателя JAWA.

Перед окончательной сборкой детали и каналы очищают от абразивных остатков после обработки цилиндров, проверяют свободное движение колец в канавках и надежность фиксации пальцев. Поршни не следует подгонять к цилиндрам без точных измерений: окончательный зазор определяет моторист с учетом требований двигателя. Одновременная работа с парой особенно уместна при равномерном ремонте цилиндров, когда важно получить одинаковый размер и сопоставимые условия работы обеих деталей.
