ЦПГ для бензопилы St M 441, Ø50 мм, KZ

ЦПГ для бензопилы St M 441, Ø50 мм, KZ

Комплект предназначен для ремонта цилиндро-поршневой части бензопилы St M 441 с номинальным диаметром цилиндра 50 мм. Он подходит для восстановления двигателя при повреждении цилиндра, поршня или колец, когда износ уже влияет на компрессию, запуск и работу пилы под нагрузкой. В набор входят основные детали верхней части двигателя: цилиндр, поршень, два поршневых кольца, поршневой палец и два стопорных кольца.

Назначение и устройство комплекта

В одноцилиндровом двухтактном двигателе поршень движется внутри цилиндра, а кольца уплотняют зазор между деталями. От состояния этих поверхностей зависит сжатие топливной смеси и передача усилия на кривошипно-шатунный механизм. Поршневой палец соединяет поршень с шатуном, а стопорные кольца удерживают палец в предусмотренном положении. Наружная часть цилиндра имеет развитые ребра, участвующие в отведении тепла во время работы двигателя.

Замена цилиндра вместе с поршнем и кольцами целесообразна при глубоких задирах, повреждении поверхности цилиндра, прогаре или деформации поршня, износе кольцевых канавок и потере подвижности колец. Такие неисправности могут сопровождаться снижением компрессии, затрудненным холодным либо горячим запуском, нестабильной работой и заметной потерей тяги при пилении. Перед разборкой двигателя полезно провести диагностику, поскольку похожие симптомы также могут быть связаны с подачей топлива, зажиганием или негерметичностью впуска.

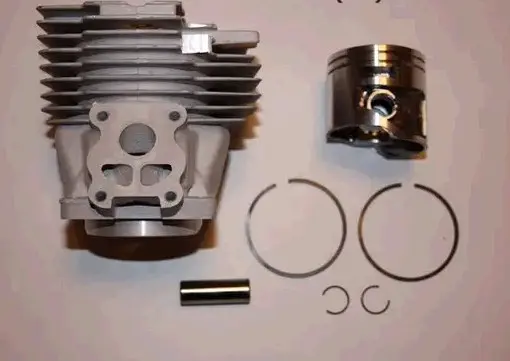

Что входит в набор

• Цилиндр Ø50 мм — формирует рабочую поверхность для движения поршня и имеет наружные охлаждающие ребра.
• Поршень — воспринимает давление газов и передает усилие через палец на шатун.
• Два поршневых кольца — обеспечивают уплотнение между поршнем и стенкой цилиндра.
• Поршневой палец — служит шарнирным соединением поршня с шатуном.
• Два стопорных кольца — фиксируют палец с обеих сторон поршня.

Как правильно подобрать ЦПГ

Основные критерии выбора — модель бензопилы St M 441 и диаметр цилиндра 50 мм. Одного совпадения диаметра недостаточно: перед заказом следует уточнить полное обозначение модификации пилы, а при разборке сопоставить конфигурацию цилиндра, крепежные точки, рабочие окна и расположение технологических отверстий со старой деталью. Это особенно важно, если инструмент ранее ремонтировался и в нем уже могла быть установлена нештатная поршневая группа.

При планировании ремонта отдельно проверьте состояние прокладки основания цилиндра, игольчатого подшипника верхней головки шатуна, декомпрессионного клапана и крепежа. В заявленную комплектацию входят цилиндр, поршень, кольца, палец и стопорные кольца; остальные необходимые детали подбираются по состоянию конкретной бензопилы.

Рекомендации по установке

До сборки необходимо удалить из картера следы нагара и частицы поврежденных деталей, проверить шатун, подшипники, уплотнения коленчатого вала и впуск на герметичность. Причину прежнего повреждения нужно устранить до установки новой ЦПГ, иначе задиры или перегрев могут повториться. Рабочие поверхности перед монтажом смазывают маслом для двухтактных двигателей, кольца устанавливают без перекоса, а стопорные кольца полностью заводят в посадочные канавки.

Положение поршня, последовательность затяжки цилиндра и момент крепежа выбирают по сервисным данным для конкретной версии St M 441. После сборки коленчатый вал должен проворачиваться без закусывания и постороннего сопротивления. Правильно подобранная и аккуратно установленная ЦПГ возвращает цилиндро-поршневой части необходимую герметичность и создает основу для нормального запуска и устойчивой работы бензопилы.
