Поршневая группа KZ для бензопилы Stihl MS 360, Ø48 мм

Поршневая группа KZ для бензопилы Stihl MS 360, Ø48 мм

Комплект предназначен для ремонта верхней части двухтактного двигателя бензопилы Stihl MS 360. Цилиндр, поршень и кольца совместно обеспечивают сжатие топливовоздушной смеси и преобразуют энергию сгорания во вращение коленчатого вала. Состояние этой пары непосредственно связано с компрессией, уверенностью запуска, приемистостью двигателя и его способностью сохранять тягу под нагрузкой. Номинальный диаметр поршня и цилиндра составляет 48 мм.

Состав и устройство комплекта

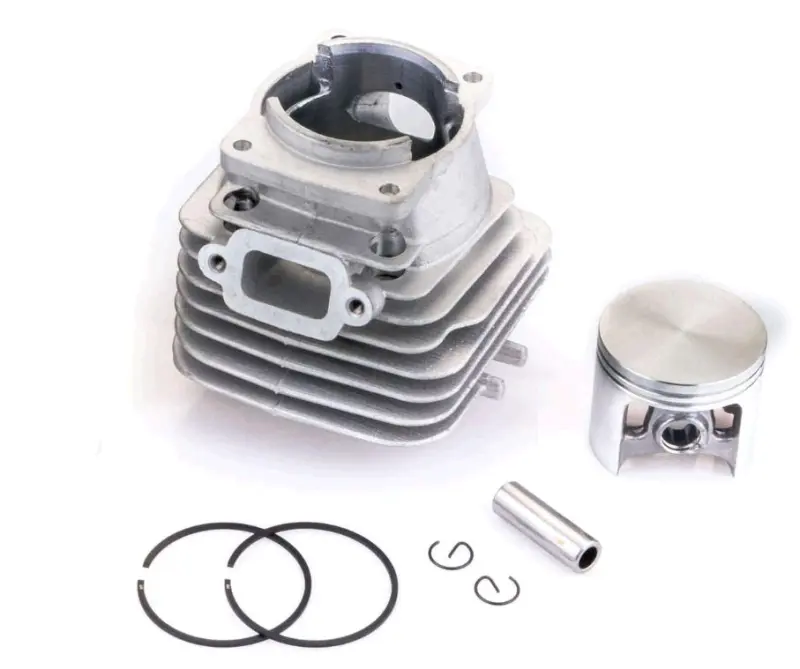

В состав входят цилиндр, поршень, два поршневых кольца, поршневой палец и два стопорных кольца. Такой набор позволяет одновременно заменить основные сопряженные детали цилиндро-поршневой группы, не оставляя изношенный поршень в новом цилиндре или наоборот. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения.

Наружная часть цилиндра выполнена с развитым охлаждающим оребрением, которое увеличивает площадь отвода тепла во время работы двигателя. На цилиндре предусмотрены монтажные поверхности, впускное и выпускное окна, а также фланец для присоединения глушителя. Конфигурация рассчитана на установку в бензопилу серии MS 360, поэтому комплект следует подбирать по модели техники и диаметру, а не только по внешнему сходству.

Основные данные

• Назначение: ремонт цилиндро-поршневой группы бензопилы.
• Совместимая модель: Stihl MS 360.
• Диаметр: 48 мм.
• Комплектация: цилиндр, поршень, два кольца, палец и два стопорных кольца.
• Охлаждение цилиндра: наружное оребрение для отвода тепла.

Когда требуется замена

Проверка ЦПГ необходима при снижении компрессии, затрудненном запуске, потере мощности под нагрузкой или заметном ухудшении реакции двигателя на газ. Основанием для замены также служат задиры на зеркале цилиндра и юбке поршня, следы прихвата, повреждение днища, износ канавок либо поломка колец. Установка нового набора устраняет последствия износа деталей, но перед ремонтом нужно определить его причину. Перегрев или нарушение смазывания способны быстро повредить и новую цилиндро-поршневую пару.

Подбор и установка

Перед покупкой проверьте обозначение модели бензопилы и убедитесь, что требуется цилиндр диаметром 48 мм. При разборке полезно сопоставить старый и новый цилиндры по крепежным точкам, расположению впускного и выпускного окон, фланцу глушителя и верхней конфигурации. Отдельно сравнивают поршневой палец, положение замков колец и форму поршня. Эти проверки помогают исключить установку детали от близкой, но конструктивно отличающейся модификации.

Монтаж предусматривает разборку верхней части двигателя, очистку посадочных поверхностей и проверку сопряженных деталей. Кольца устанавливают с учетом положения фиксирующих штифтов в поршневых канавках, а стопорные кольца полностью размещают в предусмотренных пазах. Перед окончательной сборкой проверяют свободное движение поршня и отсутствие перекоса. Прокладки цилиндра и игольчатый подшипник пальца в заявленный состав не входят, поэтому их состояние и необходимость отдельной замены следует оценить заранее. Для затяжки крепежа и последующей настройки двигателя применяют требования сервисной документации бензопилы MS 360.
