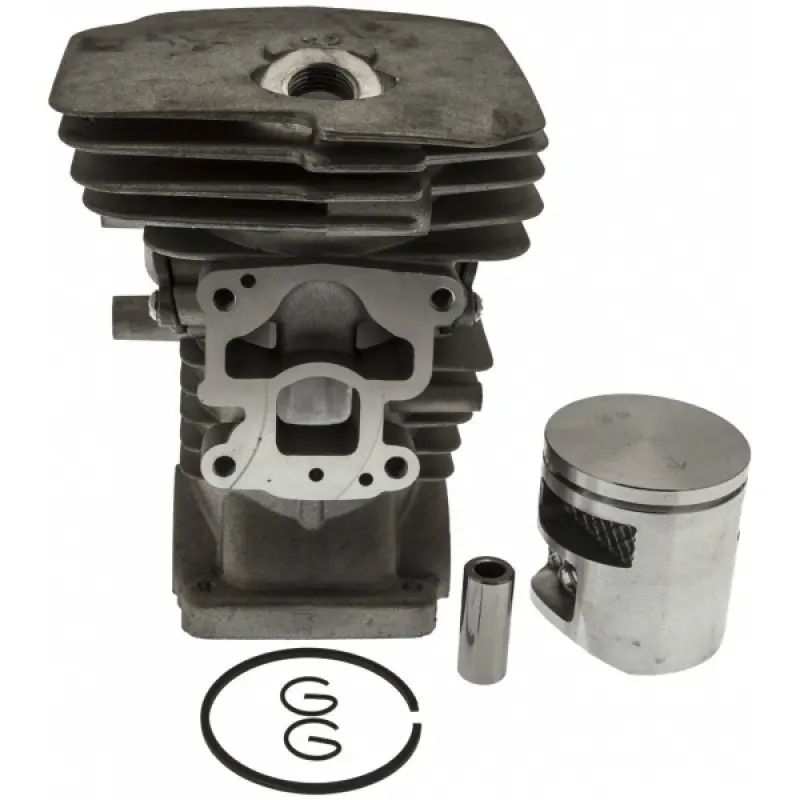

Цилиндро-поршневая группа KZ для бензопилы, Ø45 мм

ЦПГ KZ Ø45 мм для ремонта бензопилы

Цилиндро-поршневая группа предназначена для восстановления верхней части бензинового двигателя при износе цилиндра, поршня и сопряженных деталей. Во время работы поршень перемещается внутри цилиндра, а поршневое кольцо уплотняет зазор между ними. От состояния этой пары зависят компрессия, уверенный запуск и способность двигателя сохранять тягу под нагрузкой. Установка новой ЦПГ актуальна после подтвержденного износа, появления задиров или повреждения поршня.

Назначение и особенности конструкции

Основу группы образуют цилиндр с охлаждающими ребрами и поршень. Поршневой палец соединяет поршень с шатуном, а стопорные кольца фиксируют палец от осевого смещения. Поршневое кольцо должно свободно двигаться в своей канавке и сохранять плотное прилегание к поверхности цилиндра. На цилиндре предусмотрены впускной и выпускной каналы, крепежная плоскость и резьбовое отверстие в верхней части. Геометрия этих участков должна соответствовать двигателю конкретной бензопилы.

Номинальный диаметр этой позиции составляет 45 мм. Модельный перечень Husqvarna 455, 455E, 440E и Rancher 460 нельзя использовать как единственный критерий заказа: у серий и модификаций встречаются разные цилиндры. Перед покупкой необходимо проверить фактический диаметр старой ЦПГ и сопоставить конструкцию снятого цилиндра с новой деталью.

Что проверить при подборе

• Диаметр цилиндра и поршня. Требуемый размер должен соответствовать значению Ø45 мм и результатам измерения демонтированной детали.
• Крепежное основание. Сравните форму нижней плоскости, расположение отверстий и расстояния между точками крепления.
• Газообменные каналы. Расположение и конфигурация впускного и выпускного окон должны совпадать со старым цилиндром и прилегающими деталями.
• Поршневой палец. Проверьте его диаметр и посадку относительно шатуна и игольчатого подшипника.
• Поршень и кольцо. Сопоставьте высоту поршня, положение канавки, количество колец и ориентацию фиксирующих штифтов.
• Верхняя часть цилиндра. Убедитесь в соответствии резьбового отверстия, декомпрессионного устройства и других присоединяемых компонентов.

Подготовка двигателя и установка

До монтажа следует определить причину повреждения прежней ЦПГ. Проверяют поверхность цилиндра и поршня на задиры, состояние поршневой канавки, кольца и игольчатого подшипника. Одновременно осматривают впускной патрубок, импульсный канал и соединительные шланги. Если неисправность вызвана подсосом воздуха, нарушением смазки или загрязнением, одна лишь замена цилиндра и поршня не устранит источник повторного повреждения.

С посадочной поверхности картера удаляют остатки прежней прокладки и загрязнения, не допуская их попадания внутрь двигателя. Поршень устанавливают в правильной ориентации относительно впускного и выпускного каналов, палец фиксируют стопорными кольцами, а кольцо совмещают с предусмотренным фиксатором в канавке. Стопоры должны полностью войти в свои посадочные места. Крепеж цилиндра затягивают равномерно с моментом, указанным в сервисных данных конкретной бензопилы.

После сборки проверяют свободное движение поршня, герметичность соединений и исправность декомпрессионного устройства, если оно используется. ЦПГ Ø45 мм подходит для ремонта только после совпадения размеров, каналов, креплений и сопрягаемых деталей. Такой порядок подбора помогает избежать установки несовместимого цилиндра и повторной разборки двигателя.
