Вал выжимного механизма сцепления веломотора JING

Вал выжимного механизма сцепления веломотора JING

Деталь предназначена для ремонта привода сцепления двухтактного веломотора JING. Выжимной вал принимает движение механизма управления и передает усилие к нажимной части сцепления, благодаря чему водитель может разъединять и снова соединять двигатель с трансмиссией. Замена требуется, когда штатная деталь получила механические повреждения, перестала свободно перемещаться в посадке либо износ ее сопрягаемых поверхностей мешает нормальной работе привода.

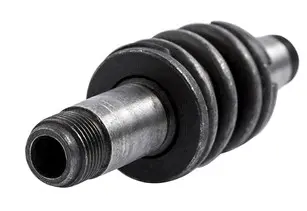

Вал имеет ступенчатую цилиндрическую форму. На одном конце расположены наружная резьба и открытый осевой канал, в средней части выполнен многовитковый спиральный профиль, а противоположная сторона заканчивается цилиндрической шейкой меньшего диаметра. Такая конфигурация связана с посадкой детали и ее взаимодействием с соседними компонентами выжимного механизма. Поэтому одного совпадения названия двигателя для уверенного подбора недостаточно: необходимо сравнить геометрию нового и снятого валов.

Что учитывать при подборе

Веломоторы одной общей категории могут отличаться исполнением сцепления и привода его выключения. Перед заказом снимите штатную деталь или обеспечьте доступ к ней, очистите поверхности и последовательно сопоставьте основные конструктивные признаки.

• Назначение и двигатель: вал рассчитан на выжимной механизм сцепления веломотора JING; совместимость с другими производителями или похожими двигателями без сравнения деталей не предполагается.
• Общая геометрия: сравните длину, диаметры всех ступеней, расположение упорных переходов и форму обоих концов. Даже небольшое отличие может изменить посадку или ход механизма.
• Резьбовая часть: должны совпадать наружный диаметр, шаг, направление резьбы и длина резьбового участка. Ответная гайка должна навинчиваться свободно, без перекоса и принудительного дотягивания.
• Спиральный профиль: сопоставьте его ширину, наружный диаметр, направление витков и положение относительно ступеней вала. Этот участок должен правильно взаимодействовать с сопряженной деталью привода.
• Осевой канал и шейка: проверьте диаметр и глубину открытого канала, а также размеры гладкого цилиндрического конца. Эти зоны нельзя оценивать только по внешнему сходству всей детали.

Когда проверять состояние вала

Поводом для разборки могут стать затрудненный ход привода сцепления, неполное размыкание дисков, нестабильное включение или заметный люфт механизма. Во время осмотра обратите внимание на смятую резьбу, выработку спирального профиля, задиры на посадочных шейках, деформацию и следы заклинивания. Такие проявления следует оценивать вместе с состоянием троса, наружного рычага, толкателя, крепежа и ответных поверхностей: похожий симптом не всегда вызван только валом.

Установка и контроль после ремонта

Перед сборкой очистите посадочное место и проверьте сопряженные компоненты. Вал устанавливают в той же ориентации, в которой располагалась исправная штатная деталь. Не прикладывайте ударную нагрузку к резьбе, торцам и спиральному профилю, не пытайтесь компенсировать несовпадение размеров затяжкой крепежа. Смазочный материал, способ фиксации и усилие затяжки выбирают по требованиям конкретной модификации двигателя.

После сборки отрегулируйте привод сцепления в соответствии с руководством веломотора. Сначала без нагрузки проверьте свободное перемещение рычага, возврат механизма, полное выключение сцепления при нажатии и уверенное включение после отпускания. Если ход остается тугим, появляется перекос или сцепление работает не полностью, повторно проверьте посадку вала и регулировку соседних деталей до начала обычной эксплуатации.
