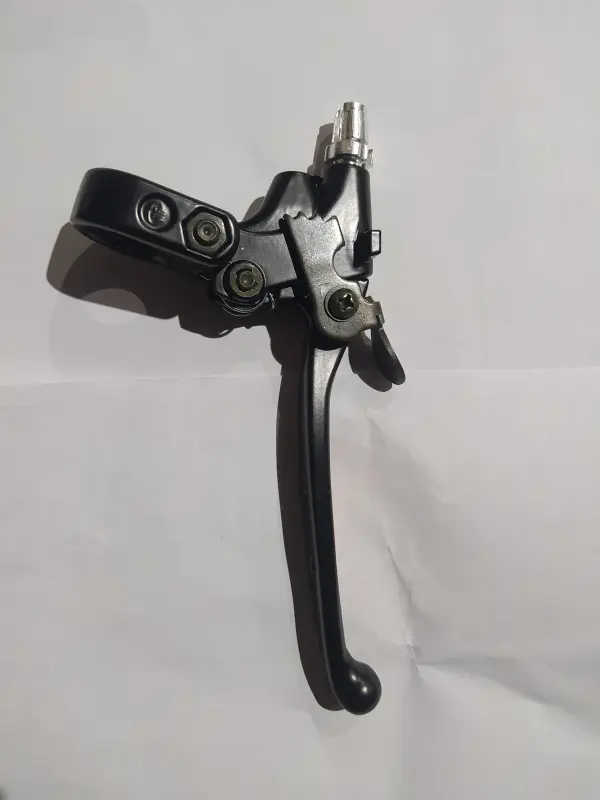

Ручка сцепления веломотора с фиксатором

Ручка сцепления веломотора с фиксатором

Ручка предназначена для ручного управления механическим сцеплением веломотора через трос. Она устанавливается на руль и передает движение от пальцев водителя к рычагу привода на двигателе. При выжимании ручки сцепление размыкается, поэтому заднее колесо получает свободный ход без передачи тяги от мотора. После отпускания рычага правильно отрегулированный механизм снова подключает привод.

Конструкция и принцип работы

В корпусе объединены длинный рычаг, шарнир, крепежный хомут, посадочное место для оболочки троса и резьбовой регулятор. Такая схема позволяет разместить управление непосредственно возле рукоятки руля и настроить положение троса после монтажа. Изогнутая форма рычага рассчитана на захват пальцами, а округлое окончание делает управление удобным при многократных выжиманиях во время поездки.

Отдельный фиксатор удерживает ручку в выжатом положении. Это удобно при остановке с работающим двигателем, настройке привода или движении велосипеда без передачи тяги на заднее колесо: водителю не требуется постоянно сжимать рычаг рукой. Для продолжения движения фиксатор освобождают, после чего ручка должна возвращаться без заеданий, а сцепление — включаться в настроенной точке.

Практические особенности

• Тросовое управление: ручка приводит сцепление в действие привычным движением пальцев и позволяет контролировать момент размыкания привода с руля.
• Механический фиксатор: удерживает сцепление выключенным во время короткой остановки или свободного движения велосипеда, снижая постоянную нагрузку на кисть.
• Резьбовой регулятор троса: помогает скорректировать свободный ход возле ручки после установки и компенсировать изменения натяжения в процессе обслуживания.
• Хомутовое крепление: обеспечивает установку корпуса на руле и позволяет выбрать положение, в котором рычаг удобно нажимать без неестественного поворота кисти.

Что проверить перед выбором

Ручки веломоторов могут отличаться диаметром рулевого крепления, способом укладки троса, формой его наконечника и посадкой оболочки в регулятор. Перед покупкой сравните новую деталь со снятой ручкой и проверьте диаметр руля в месте монтажа. Также сопоставьте тип наконечника троса, ширину посадочного паза, доступный диапазон регулировки и направление выхода оболочки. На руле должно оставаться достаточно места для корпуса, фиксатора и свободного хода рычага рядом с тормозной ручкой, переключателем и рукояткой.

• проверьте совместимость с механическим приводом сцепления своего веломотора;
• сопоставьте диаметр хомута и руля без установки через случайные прокладки;
• убедитесь, что наконечник троса надежно размещается в рычаге;
• проверьте посадку оболочки троса в резьбовом регуляторе;
• оцените свободное пространство для полного выжимания и работы фиксатора.

Установка и регулировка

Корпус закрепляют на руле в положении, удобном для уверенного нажатия пальцами. Оболочку троса устанавливают в регулятор, наконечник соединяют с рычагом, а второй конец троса — с приводом сцепления на двигателе. Трос прокладывают плавно, без резких перегибов и участков, где он может зажиматься при повороте руля. Затем регулируют свободный ход: сцепление должно полностью размыкаться при выжатой ручке и надежно включаться после ее отпускания.

Перед поездкой проверьте работу при заглушенном двигателе. Рычаг должен двигаться ровно, возвращаться самостоятельно и не цеплять соседние органы управления. Фиксатор обязан уверенно удерживать выжатую ручку и легко освобождаться при возобновлении движения. Замена уместна при повреждении корпуса или хомута, чрезмерном люфте шарнира, неисправности фиксатора, деформации рычага либо износе посадочного места троса.
