Статор генератора JING для веломотора, 3 провода

Статор генератора JING для веломотора с тремя проводами

Деталь предназначена для генератора двухтактного веломотора. Неподвижная обмотка взаимодействует с вращающимся ротором и формирует электрический сигнал, необходимый для работы предусмотренного конструкцией электрооборудования двигателя. Статор используют при ремонте генераторной системы, когда штатная деталь повреждена, перегрета либо имеет обрыв обмотки или проводов.

Назначение и конструкция

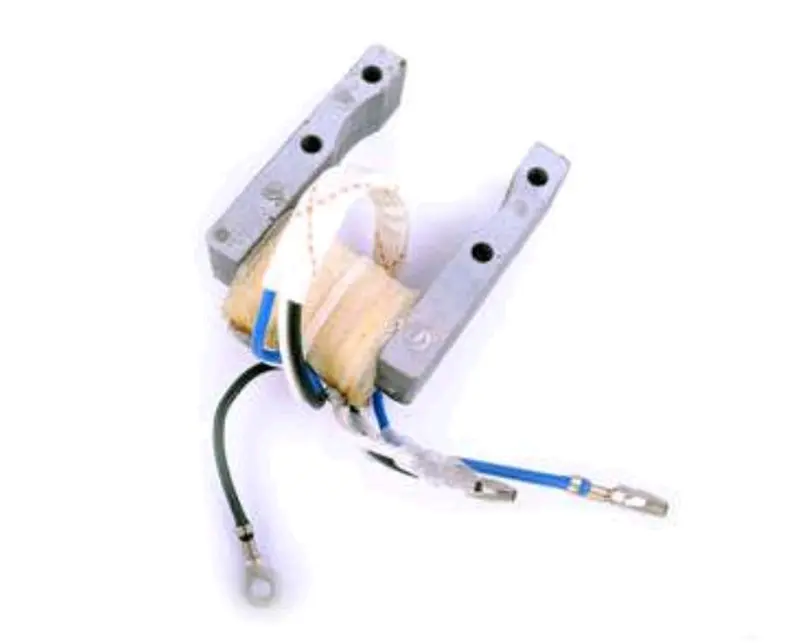

Основу статора образует П-образный сердечник с обмоткой. На двух его плечах расположены четыре монтажных отверстия, а от катушки выведены три провода с контактными окончаниями. Такая конфигурация должна соответствовать установленной ранее детали: количество проводов нельзя рассматривать отдельно от формы сердечника, расположения креплений и схемы подключения.

Исправная обмотка обеспечивает формирование стабильного сигнала при вращении ротора. Повреждение изоляции, обрыв проводника, ослабленный контакт или следы сильного нагрева способны нарушить работу генератора. Перед заменой полезно выполнить диагностику проводки и соединений: похожие признаки могут возникать не только из-за статора, но и из-за неисправного разъема, поврежденного провода либо плохого контакта с массой.

Как проверить совместимость

Статоры веломоторов различаются исполнением даже при сходном внешнем виде. До заказа снимите старую деталь или обеспечьте доступ к месту ее установки, чтобы последовательно сравнить основные признаки:

• Тип двигателя: эта версия относится к генератору двухтактного веломотора.
• Количество выводов: у статора предусмотрено три провода; двухпроводную модификацию нельзя считать прямой заменой.
• Форма сердечника: требуется П-образное исполнение с одинаковым расположением плеч относительно ротора.
• Крепление: сопоставьте число, положение и межосевые расстояния монтажных отверстий.
• Габариты: сравните общую ширину, высоту сердечника, размер катушки и доступный зазор возле ротора.
• Контакты: проверьте тип окончаний проводов, их длину и маршрут укладки внутри корпуса.

Назначение выводов определяют по штатной схеме конкретного двигателя. Подключать провода только по совпадению цвета не следует: у разных выпусков цветовая маркировка и распиновка могут отличаться. Если старые контакты переделывались, сначала восстановите фактическую схему соединений и лишь затем устанавливайте новый статор.

Замена и установка

Поводом для проверки служат отсутствие выходного сигнала, его нестабильность, поврежденная изоляция, оборванный вывод или заметное потемнение обмотки. Перед демонтажем зафиксируйте расположение проводов и порядок соединения контактов. Посадочное место очищают от загрязнений, после чего статор устанавливают без перекоса и закрепляют штатными крепежными деталями.

• Провода укладывают вдали от ротора и других подвижных частей.
• Изоляцию не зажимают между корпусными деталями и под головками крепежа.
• После монтажа проверяют свободное вращение ротора без касания сердечника.
• Контакты соединяют согласно схеме веломотора и проверяют надежность фиксации.

После сборки следует проверить работу генератора и штатного электрооборудования на разных оборотах двигателя. Тщательное сравнение крепления, трехпроводного подключения и размеров старого статора помогает подобрать подходящую версию без переделки посадочного места.
