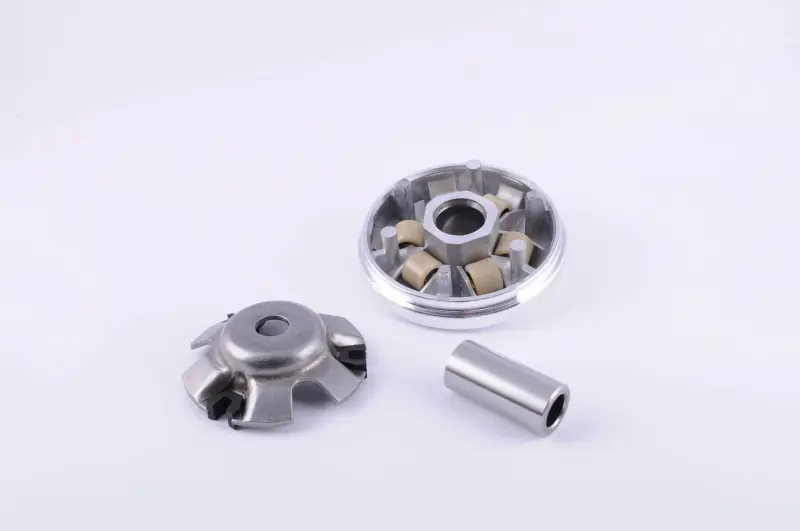

Передний вариатор DONGXIN 4T GY6 125/150 с пальцем

Передний вариатор DONGXIN для GY6 125/150

Передний вариатор предназначен для четырехтактных скутеров с двигателями семейства GY6 объемом 125 или 150 см³. Деталь устанавливается на коленчатый вал в передней части ременной трансмиссии CVT и вместе с ремнем и задним шкивом автоматически изменяет передаточное отношение. Такое исполнение подходит для штатного ремонта привода, когда изношены дорожки роликов, подвижная щека, направляющие или втулка, но остальные совместимые детали трансмиссии можно оставить в эксплуатации.

Конструкция и принцип работы

Вариатор имеет подвижную щеку с шестью роликами, заднюю направляющую пластину и центральную втулку-палец. При увеличении частоты вращения ролики перемещаются по наклонным дорожкам и воздействуют на пластину. Подвижная щека смещается вдоль пальца, расстояние между половинами переднего шкива уменьшается, а ремень выходит на больший рабочий радиус. При снижении оборотов происходит обратное перемещение. За счет этого трансмиссия меняет передаточное отношение без ручного переключения передач.

Состояние дорожек, роликов и посадки подвижной щеки непосредственно влияет на равномерность ее перемещения. Выработка, плоские участки на роликах, повреждение направляющих или заметный люфт втулки могут сопровождаться рывками при наборе скорости, посторонним шумом и нестабильной работой вариатора. При обслуживании необходимо оценивать не только заменяемую деталь, но также ремень, наружную половину шкива и сопрягаемые поверхности.

Совместимость и подбор

Модель рассчитана на четырехтактные двигатели GY6 125/150, включая обозначения 152QMI и 1P52QMI для класса 125 см³, а также 157QMJ и 1P57QMJ для класса 150 см³. Одного совпадения объема двигателя недостаточно: у скутеров разных выпусков встречаются отличия деталей CVT. Перед покупкой сопоставьте код двигателя и конструкцию снятого вариатора.

• Сравните наружный диаметр подвижной щеки и форму роликовых дорожек.
• Проверьте диаметр, общую длину и посадку центрального пальца.
• Сопоставьте размер и массу роликов со штатными параметрами скутера: эти показатели влияют на режим переключения CVT.
• Убедитесь в совместимости с установленной наружной щекой, ремнем, направляющей пластиной и крепежом.
• Учитывайте исполнение с неполной щекой: наружная неподвижная половина шкива с крыльчаткой подбирается отдельно либо используется исправная штатная деталь.

Рекомендации по установке

Монтаж выполняют при снятой крышке трансмиссии. Ролики размещают в своих дорожках без перекоса, после чего устанавливают направляющую пластину и палец. При переносе штатных деталей сохраняют предусмотренный производителем порядок шайб и дистанционных компонентов. Ремень перед затяжкой крепления нужно опустить между половинами заднего шкива, чтобы передний пакет полностью сел на посадочное место.

Поверхности шкива, контактирующие с ремнем, должны оставаться чистыми и без смазки. Попадание масла или густой смазки на ремень ухудшает сцепление и способно вызвать проскальзывание. Гайку вариатора затягивают с моментом, указанным в сервисной документации конкретного скутера, используя подходящий фиксатор шкива. После сборки следует убедиться, что щеки установлены без перекоса, ремень расположен правильно, а внутри корпуса не осталось посторонних деталей.

DONGXIN GY6 125/150 с пальцем выбирают для восстановления передней части вариаторной трансмиссии без приобретения наружной щеки. Точная проверка двигателя, размеров снятых компонентов и состава необходимых деталей поможет установить вариатор без несовместимых сочетаний и сохранить предусмотренный режим работы CVT.
