Шестерня переходного вала редуктора ZS/ZH1100 15 л.с. Z-43 WENTOR

Шестерня переходного вала редуктора ZS/ZH1100 15 л.с. Z-43 WENTOR

Зубчатая деталь WENTOR предназначена для переходного вала редуктора мотоблоков, соответствующих обозначению ZS/ZH1100 и классу мощности 15 л.с. Она участвует в передаче вращения между валами трансмиссии: зубчатый венец входит в зацепление с ответной шестерней, а центральное шлицевое отверстие соединяет деталь с валом. Обозначение Z-43 указывает на 43 зуба — этот параметр необходимо учитывать при подборе вместе с посадочными размерами и конфигурацией редуктора.

Назначение и конструкция

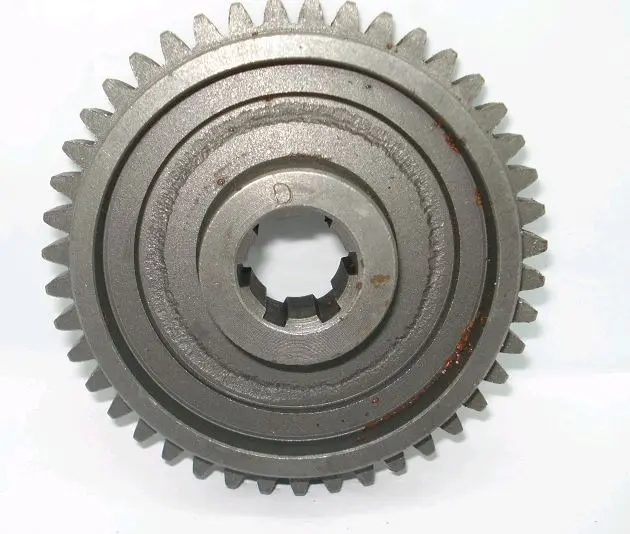

Шестерня имеет наружный прямозубый венец, ступенчатую круглую центральную часть и внутреннюю шлицевую посадку. Такая компоновка рассчитана на размещение внутри редуктора и передачу крутящего момента через зубчатое зацепление. Для нормальной работы важны точное положение детали на валу, совпадение профиля внутренних шлицев и правильный контакт с соседней шестерней по всей ширине зубьев.

Модель предназначена именно для переходного вала. Ее не следует путать с похожими шестернями пускового механизма, распределительного вала, дифференциала либо первой и задней передач: одинаковое количество зубьев еще не означает взаимозаменяемость. В редукторах разных выпусков могут различаться диаметр, ширина венца, высота ступеней, шлицевая посадка и взаимное расположение сопрягаемых деталей.

Что проверить перед выбором

• Исполнение техники: обозначение ZS/ZH1100 и класс мощности 15 л.с. должны соответствовать установленному агрегату и модификации редуктора.
• Количество зубьев: у этой шестерни 43 зуба; считать их следует по всему наружному венцу.
• Посадка на вал: сравните количество, профиль и размеры внутренних шлицев со снятой деталью.
• Габариты: сопоставьте наружный диаметр, ширину зубчатого венца, общую высоту и диаметры ступенчатых участков.
• Положение в редукторе: проверьте сторону установки, вылет венца и расположение прилегающих деталей, шайб и фиксаторов.

Наиболее надежный способ подбора — сопоставить новую шестерню со снятой по всем перечисленным точкам. Проверка только по мощности двигателя или числу зубьев недостаточна: посадка должна подходить к валу без перекоса и чрезмерного зазора, а венец — занимать штатное положение относительно ответной шестерни.

Когда требуется замена

Поводом для проверки служат сколы или трещины зубьев, выраженная выработка их рабочих поверхностей, деформация внутренних шлицев и заметный люфт на валу. Неравномерный шум, удары или рывки в редукторе также требуют осмотра зубчатой пары. Перед установкой новой детали проверьте ответную шестерню, шлицы вала, подшипники и фиксаторы: поврежденная сопряженная деталь способна нарушить зацепление и ускорить износ нового венца.

Рекомендации по установке

Монтаж выполняют на очищенный и проверенный вал с соблюдением штатного порядка шайб, дистанционных деталей и крепежа. Шестерня должна садиться на шлицы ровно, без закусывания; забивать ее ударами по зубчатому венцу нельзя. После сборки необходимо убедиться, что механизм вращается свободно, зубья входят в зацепление без перекоса, а осевой люфт соответствует требованиям конкретного редуктора. Для обслуживания используют тип и объем смазочного материала, предусмотренные документацией мотоблока.

Шестерня Z-43 WENTOR подходит для ремонта переходного вала только при полном совпадении исполнения. Предварительное сравнение зубчатого венца, шлицевого отверстия и ступенчатых поверхностей помогает исключить ошибку и восстановить корректную передачу вращения внутри редуктора.
