Зубчатый упор MECH для бензопилы STIHL MS 180

Зубчатый упор MECH для бензопилы STIHL MS 180

Деталь предназначена для установки на бензопилу STIHL MS 180 и служит точкой опоры корпуса при контакте с древесиной. Когда зубья гребенки упираются в заготовку, пилу легче удерживать у линии реза и контролируемо поворачивать относительно ствола или бревна. Такой принцип работы особенно полезен там, где недостаточно просто подводить движущуюся цепь к древесине: упор помогает стабилизировать положение инструмента и точнее управлять его подачей.

Назначение и принцип работы

Зубчатый упор расположен со стороны входа пильной гарнитуры в древесину. Его зубья создают контакт с поверхностью заготовки, после чего корпус пилы можно использовать как рычаг, плавно поворачивая инструмент вокруг полученной точки опоры. В инструкции к пилам серии MS 170 и MS 180 эта деталь определяется как зубчатый ограничитель, удерживающий пилу у древесины. При выполнении валочного реза упор также используется как ось поворота при последовательном перемещении шины. Он не выполняет резание и не заменяет правильную технику работы, но непосредственно влияет на то, насколько уверенно корпус удерживается возле заготовки.

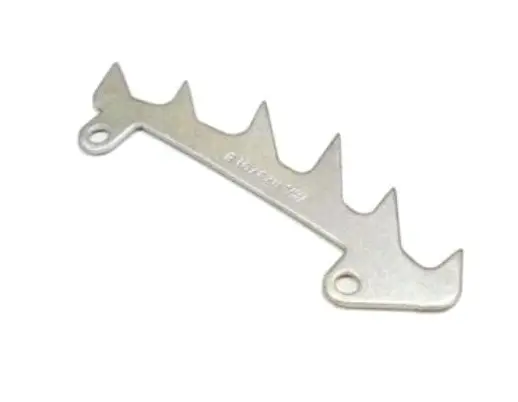

Модель MECH выполнена в виде цельной плоской пластины светлого цвета. Вдоль рабочей стороны расположена зубчатая кромка, а на концах предусмотрены два круглых монтажных отверстия. Такая конфигурация соответствует назначению гребенки: отверстия связывают ее с корпусом пилы, а выступающие зубья образуют опорную поверхность со стороны древесины.

Что проверить при подборе

Основной критерий совместимости этой позиции — бензопила STIHL MS 180. Одного общего обозначения «упор для бензопилы» недостаточно, поскольку у деталей для разных серий различаются контур, положение отверстий и рабочий профиль. Перед заказом сравните гребенку со снятой деталью и посадочным местом на конкретной пиле. Проверять нужно не только общий силуэт, но и взаимное расположение всех точек крепления.

• Модель инструмента: пила должна относиться к серии MS 180, указанной для этой позиции.
• Количество отверстий: конструкция гребенки предусматривает две монтажные точки.
• Расположение отверстий: их центры должны совпадать с посадочными местами корпуса без растягивания или изгиба пластины.
• Контур детали: сравните форму концов, направление зубьев и положение рабочей кромки относительно старого упора.
• Состояние места установки: опорная поверхность корпуса и крепежные точки не должны иметь повреждений, мешающих плотной посадке.

Установка и проверка состояния

Монтаж выполняют на остановленной и остывшей пиле. Посадочное место следует очистить от опилок и загрязнений, затем приложить гребенку к корпусу и проверить свободное совмещение двух отверстий. Правильно подобранная пластина располагается в предусмотренном положении без принудительного изгиба, доработки отверстий или давления на соседние части. После закрепления она должна прилегать устойчиво, без заметного люфта. До запуска пилы нужно вручную проверить посадку и убедиться, что упор не мешает штатной установке пильной гарнитуры и крышки.

Причиной замены обычно становятся деформация пластины, повреждение зубьев или ослабление посадки возле крепежных отверстий. Изношенная либо погнутая гребенка хуже цепляется за древесину, поэтому оператору приходится сильнее удерживать корпус руками и сложнее сохранять выбранную точку опоры. После установки нового упора проверьте крепление повторно после непродолжительной работы. Эта деталь подходит для ремонта STIHL MS 180, когда требуется восстановить нормальный контакт корпуса пилы с заготовкой и управляемое перемещение инструмента во время реза.
