Зубчатый упор KZ-3 для бензопилы St M 180

Зубчатый упор KZ-3 для бензопилы St M 180

Гребенка устанавливается на корпус бензопилы со стороны режущей гарнитуры и служит опорой при работе с древесиной. Ее зубья упираются в поверхность заготовки, помогая удерживать корпус возле места реза. Оператор получает устойчивую точку опоры и может подавать шину в древесину поворотным движением, не удерживая весь инструмент только усилием рук. Такая деталь особенно востребована при распиловке бревен, обрезке толстых ветвей и других операциях, где пилу приходится последовательно перемещать относительно материала.

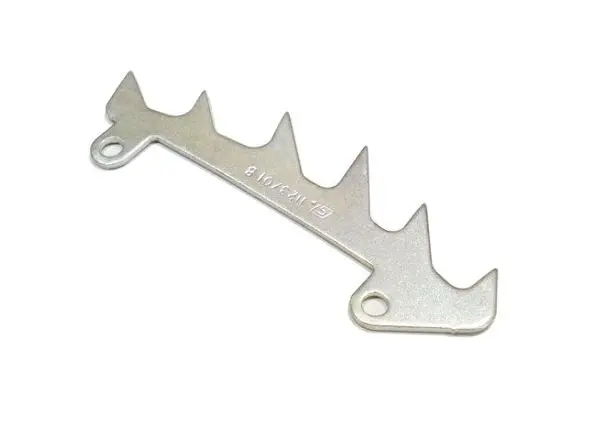

Исполнение KZ-3 предназначено для бензопилы St M 180. Деталь имеет плоскую фигурную форму, пять опорных зубьев и два круглых крепежных отверстия по краям. Такая конфигурация позволяет закрепить гребенку возле шины и распределить опору вдоль ее зубчатой кромки. Во время реза сначала вводят в контакт с древесиной один из зубьев, после чего корпус используют как рычаг относительно образованной точки опоры. Это помогает контролировать подачу режущей гарнитуры и уменьшает вероятность нежелательного скольжения корпуса по поверхности заготовки.

Когда требуется замена

Упор работает рядом с древесиной и регулярно воспринимает механическую нагрузку. Поводом для замены становятся погнутая пластина, заметно затупленные или обломанные зубья, деформация крепежных отверстий либо неплотная посадка детали на корпусе. Поврежденная гребенка хуже цепляется за материал, поэтому оператору приходится сильнее удерживать и подтягивать пилу руками. Эксплуатацию также не стоит продолжать, если упор касается соседних деталей, смещается под нагрузкой или не прилегает к предусмотренному месту установки.

Что проверить при подборе

• Модель пилы: позиция рассчитана на St M 180; обозначение модели следует сверить с данными конкретного инструмента.
• Форма детали: сравните общий контур, направление зубьев и расположение крайних участков со старой гребенкой.
• Крепление: проверьте количество, взаимное положение и расстояние между двумя отверстиями, а также посадочное место на корпусе.
• Вариант исполнения: для пил семейства 180 встречаются внешне похожие упоры, поэтому одного совпадения названия модели недостаточно.
• Крепеж: заранее оцените состояние штатных винтов и резьбовых мест; наличие винтов в наборе для этой позиции не заявлено.

Установка и проверка

Перед монтажом пилу выключают и дожидаются полной остановки цепи. Посадочную поверхность очищают от опилок и загрязнений, затем прикладывают упор без перекоса и проверяют совпадение обоих отверстий. Винты затягивают равномерно, чтобы гребенка плотно прилегала к корпусу и не смещалась. Использовать крепеж неподходящего диаметра или длины не следует: параметры должны соответствовать резьбовым местам конкретной пилы.

После установки необходимо вручную проконтролировать неподвижность детали и свободное расположение относительно цепи, шины, крышки и других соседних частей. Зубья должны быть направлены к древесине и вступать с ней в контакт раньше корпуса. Перед полноценной работой полезно выполнить короткий пробный рез без чрезмерного нажима. Правильно подобранный и надежно закрепленный упор KZ-3 возвращает бензопиле предусмотренную точку опоры и делает подачу шины более контролируемой.
