Муфта сцепления BEST для бензопил STIHL MS 341/361

Муфта сцепления BEST для бензопил STIHL MS 341 и MS 361

Эта центробежная муфта предназначена для ремонта привода цепи бензопил STIHL MS 341 и MS 361. Деталь устанавливается на коленчатом валу и взаимодействует с барабаном сцепления: на холостом ходу колодки удерживаются пружинами ближе к центру, а при повышении оборотов расходятся и передают вращение барабану и ведущей звездочке. Такой принцип позволяет приводу цепи включаться автоматически после набора двигателем нужной частоты вращения.

Конструкция и назначение

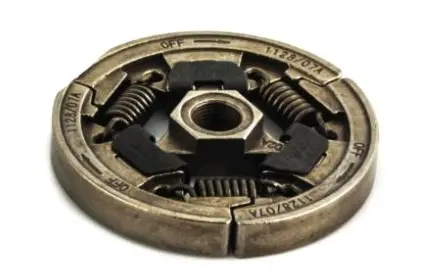

Муфта BEST выполнена как собранный механизм с тремя колодками, тремя стяжными пружинами и центральной посадочной частью. Колодки создают контакт с внутренней поверхностью барабана, а пружины возвращают их в исходное положение при снижении оборотов. От состояния этих деталей зависят момент включения привода, отсутствие пробуксовки под нагрузкой и остановка передачи вращения после возврата двигателя на холостой ход.

Муфту заменяют, когда колодки заметно изношены, пружины ослаблены или повреждены, контактные поверхности перегревались либо сцепление перестало работать ровно. Характерные поводы для проверки — запаздывание разгона цепи, рывки при включении, пробуксовка во время реза или движение цепи на холостом ходу. Последний симптом также может быть связан с завышенными оборотами двигателя, загрязнением или неисправностью соседних деталей, поэтому перед ремонтом следует оценить весь механизм сцепления.

Как правильно подобрать

Основной критерий совместимости — модель бензопилы: эта позиция рассчитана на STIHL MS 341 и MS 361. Перед заказом проверьте полное обозначение пилы и сравните снятую муфту с новой по общей форме, расположению колодок и пружин, центральной посадке и сопряжению с имеющимся барабаном. Это особенно полезно для техники, которая ранее ремонтировалась и могла получить детали другой версии.

Муфта и барабан работают парой, но являются разными деталями. Поэтому при подборе не следует ориентироваться только на внешний диаметр барабана, шаг цепи или тип ведущей звездочки: эти параметры относятся к другим частям привода и сами по себе не подтверждают соответствие муфты. Если на пиле обнаружены сильные следы износа барабана или звездочки, их состояние оценивают отдельно.

Замена и проверка после установки

Доступ к муфте получают после снятия барабана сцепления или ведущей звездочки. В конструкции MS 341/MS 361 применяется левая резьба муфты: для отворачивания ее вращают по часовой стрелке, предварительно надежно зафиксировав поршень предназначенным для этого стопором. Неподходящая фиксация может повредить поршень, цилиндр или резьбу, поэтому при отсутствии инструмента и опыта установку лучше поручить мастеру.

Во время разборки проверяют барабан, звездочку, игольчатый подшипник и привод масляного насоса, очищают посадочную зону. Игольчатый подшипник обслуживают смазкой, предназначенной для этого места. После сборки барабан поворачивают примерно на один полный оборот, чтобы поводок привода масляного насоса вошел в зацепление. До начала пиления проверяют свободное вращение барабана, работу тормоза цепи и поведение привода на холостом ходу. Правильно подобранная и установленная муфта восстанавливает автоматическое включение цепного привода без необходимости менять исправные соседние компоненты.
