Натяжитель цепи для бензопилы Goodluck GL 4500/5200, червячный CANFLY

Натяжитель цепи для Goodluck GL 4500/5200 CANFLY

Механический натяжитель предназначен для регулировки положения направляющей шины на бензопилах Goodluck GL 4500 и GL 5200. Это деталь механизма натяжения, а не пильная цепь и не часть режущей гарнитуры. При вращении регулировочного привода резьбовой винт перемещает ползун, связанный с шиной: шина смещается относительно ведущей звездочки, а провисание цепи увеличивается или уменьшается. Червячная схема позволяет передать вращение между расположенными под углом деталями механизма.

Конструкция и назначение

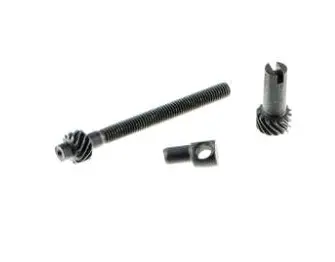

Натяжитель CANFLY выполнен в варианте с червячной передачей. Конструкция включает длинный резьбовой винт с зубчатой частью, ответную шестерню со шлицем под отвертку и подвижный ползун с отверстием. Эти детали совместно преобразуют вращение регулировочного винта в продольное перемещение точки, которая задает положение шины. Исправный механизм дает возможность выставить натяжение перед работой и повторно скорректировать его после приработки или нагрева цепи.

Деталь выбирают при повреждении резьбы, зубьев передачи или ползуна, а также когда регулировочный винт вращается с пропусками, заедает либо перестает перемещать шину. Перед заменой стоит проверить саму шину, крепеж боковой крышки и правильность установки цепи: натяжитель регулирует положение шины, но не устраняет износ других деталей гарнитуры.

Как подобрать нужный вариант

Заявленная совместимость — бензопилы Goodluck GL 4500 и GL 5200. Для этих типоразмеров встречаются как прямые, так и червячные натяжители, поэтому одних цифр 4500/5200 недостаточно. Эта позиция нужна именно для исполнения с червячной передачей. Перед заказом снимите боковую крышку и сопоставьте старый механизм по компоновке, направлению регулировочного шлица, форме обеих зубчатых частей, длине и диаметру резьбового винта, а также геометрии ползуна и его отверстия.

• Модели: Goodluck GL 4500 и GL 5200.
• Тип детали: механический натяжитель пильной цепи.
• Исполнение: червячная передача.
• Регулировка: отверткой через шлиц приводной детали.
• Бренд позиции: CANFLY.

Если бензопила собрана на распространенной платформе 4500/5200, но имеет другое торговое название, ориентироваться только на внешнее сходство корпуса нельзя. Решающее значение имеет устройство установленного механизма и его посадка в крышке. Совпадение модели, типа передачи и геометрии деталей помогает избежать покупки прямого натяжителя вместо червячного.

Замена и первичная регулировка

Работы выполняют на остановленной пиле после охлаждения цепи. Перед снятием боковой крышки освобождают тормоз цепи и ослабляют гайки крепления шины. При установке ползун натяжителя должен попасть в предусмотренное отверстие шины, а ведущие звенья цепи — оставаться в пазу по всей длине. Регулировочный механизм нельзя нагружать при полностью затянутых гайках: шина должна иметь возможность немного перемещаться.

Натяжение увеличивают постепенно, поддерживая носок шины приподнятым. После затяжки гаек цепь должна плотно прилегать к нижней стороне шины без заметного провисания, но свободно перемещаться рукой в защитных перчатках. Если ход тугой, настройку ослабляют; если снизу остается слабина, повторяют регулировку. После первых минут работы натяжение проверяют еще раз, поскольку новая или недавно установленная цепь может быстрее изменить посадку.

Что проверить после сборки

До запуска несколько раз прокрутите цепь вручную и убедитесь, что ее ведущие звенья не выходят из паза, ползун не перекашивается, а регулировочный привод движется без скачков. Затем проверьте фиксацию крышки и шины. Такой контроль позволяет оценить работу нового натяжителя отдельно от состояния цепи, шины и звездочки и сразу заметить неправильную посадку механизма.
