Катушка зажигания MECH для мотокосы Honda GX35 (CG438), 4Т

Катушка зажигания MECH для мотокосы Honda GX35 (CG438), 4Т

Предназначена для ремонта системы зажигания мотокос и триммеров с четырехтактным двигателем типа Honda GX35 (CG438). Модуль устанавливается рядом с маховиком и создает высоковольтный импульс, который поступает через свечной провод и наконечник к свече. Исправная катушка необходима для уверенного образования искры при запуске, устойчивой работы двигателя на разных оборотах и нормального набора мощности под нагрузкой.

Двигатель GX35 оснащен магнето-транзисторной системой зажигания. Когда магнитный участок маховика проходит возле сердечника катушки, модуль формирует импульс для свечи в нужной фазе работы двигателя. Поэтому состояние катушки, положение относительно маховика, целостность высоковольтного провода и надежность контактов непосредственно влияют на качество искрообразования.

Конструкция и назначение

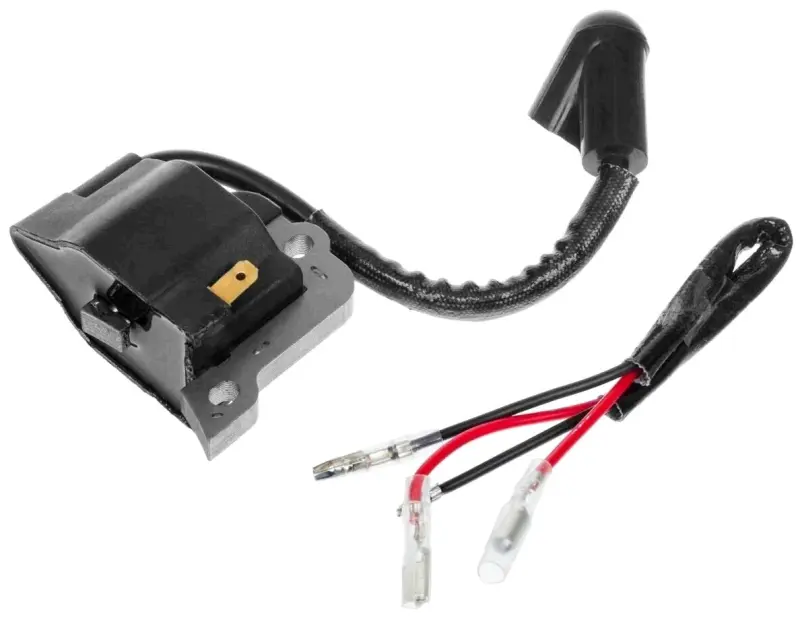

Катушка выполнена в черном корпусе на металлическом крепежном основании с двумя отверстиями. Конструкция включает высоковольтный провод со свечным колпачком и низковольтные провода с контактными наконечниками. Такая компоновка позволяет закрепить модуль возле маховика, подключить управляющие провода и подвести высокое напряжение непосредственно к свече.

• Тип детали: катушка зажигания для бензиновой мотокосы или триммера.
• Применение: четырехтактные двигатели типа Honda GX35 и CG438.
• Система: магнето-транзисторное зажигание с взаимодействием катушки и маховика.
• Крепление: металлическое основание с двумя монтажными отверстиями.
• Подключение: свечной провод с защитным колпачком и отдельные провода с клеммными наконечниками.

Как правильно подобрать катушку

Обозначения GX35 и CG438 являются основным ориентиром, но перед покупкой нужно сопоставить деталь со снятым модулем. Проверьте форму корпуса и сердечника, расположение и расстояние между крепежными отверстиями, направление выхода свечного провода, длину проводов, тип наконечников и схему их подключения. В разных исполнениях мотокос с двигателями одного типа могут отличаться кожух, проводка и расположение компонентов, поэтому совпадение только названия двигателя не заменяет проверку конструкции.

Свечной колпачок должен подходить к установленной свече и надежно фиксироваться на ее контактной части. Провода необходимо проложить без натяжения, резких перегибов и соприкосновения с маховиком или другими подвижными деталями. Если старая катушка имеет иную форму основания, другое количество выводов либо отличается расположением контактов, устанавливать новую деталь без дополнительной проверки подключения не следует.

Когда проверяют катушку зажигания

Поводом для диагностики могут быть отсутствие или ослабление искры, затрудненный запуск, нестабильная работа на оборотах, провалы при наборе газа и остановка двигателя под нагрузкой. Эти признаки не всегда означают неисправность самой катушки. До замены проверяют состояние свечи, плотность установки колпачка, изоляцию высоковольтного провода, контакты низковольтных выводов, выключатель двигателя и правильность зазора между катушкой и маховиком.

Повреждение корпуса, трещины изоляции, окисленные или ослабленные контакты и перетертый провод могут нарушать передачу импульса. Осмотр проводки особенно важен, если искра появляется непостоянно после разборки кожуха или обслуживания двигателя.

Установка и регулировка

Модуль монтируют на штатное место возле магнитного участка маховика. Для двигателя GX35 сервисное значение воздушного зазора между сердечником катушки и магнитной частью маховика составляет 0,2–0,4 мм. Зазор выставляют одновременно с обеих сторон сердечника, после чего равномерно затягивают крепеж. Неправильное положение катушки способно привести к слабой искре, а недостаточный зазор — к контакту деталей при вращении.

При монтаже сохраняют штатное направление проводов, надежно соединяют клеммы и полностью устанавливают свечной колпачок. После сборки проверяют свободное вращение маховика, наличие искры и работу двигателя при запуске, на холостом ходу и во время набора оборотов. Точное совпадение крепления, подключения и зазора помогает восстановить работу зажигания без переделки посадочного места.
