Натяжитель цепи бензопилы Goodluck GL 4500/5200, прямой, MECH

Прямой натяжитель цепи для Goodluck GL 4500/5200

Натяжитель MECH предназначен для регулировки положения направляющей шины и натяжения пильной цепи на бензопилах Goodluck GL 4500 и GL 5200 с прямым механизмом регулировки. Деталь устанавливается в зоне крепления шины под боковой крышкой. При вращении регулировочного винта ползун со штифтом перемещает шину вперед или назад, благодаря чему можно убрать провисание цепи либо ослабить ее перед обслуживанием режущей гарнитуры.

Конструкция и назначение

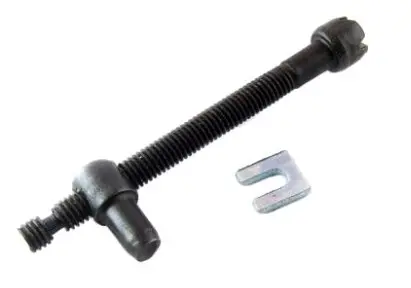

Устройство состоит из длинного резьбового винта с головкой под отвертку, подвижного упора со штифтом и стопорной скобы. Штифт входит в предусмотренное отверстие направляющей шины, а резьбовой винт задает его положение. Такая схема позволяет выполнять регулировку постепенно: положение шины изменяется по мере вращения винта, без свободного смещения после предварительного ослабления крепежных гаек.

Это именно натяжитель, а не пильная цепь, шина или боковая крышка в сборе. Он подходит для ремонта механизма регулировки, если установленная деталь погнута, резьба повреждена, ползун перемещается с заеданием, штифт изношен либо регулировочная головка больше не позволяет нормально вращать винт. Исправный механизм помогает выставить цепь так, чтобы она прилегала к нижней части шины и при этом свободно перемещалась по пазу вручную.

Что проверить перед выбором

В бензопилах одной модельной группы могут применяться разные варианты натяжения, поэтому обозначения GL 4500 или GL 5200 недостаточно без проверки конструкции снятой детали. Перед заказом сравните следующие признаки:

• Тип механизма: требуется прямое исполнение, а не вариант с червячной передачей.
• Форма винта: сопоставьте общую конфигурацию, длину резьбовой части и устройство регулировочной головки.
• Положение ползуна: важны его форма, направление выступающего штифта и расстояние до концов винта.
• Посадка в корпусе: проверьте расположение натяжителя относительно шпилек шины и боковой крышки.
• Стопорная скоба: сравните ее форму и место фиксации с исходной сборкой бензопилы.

Если старая деталь отсутствует, тип натяжителя следует определить по устройству посадочного места и исполнению штатного механизма. Не подбирайте эту запчасть только по внешнему сходству пилы: модификации с червячным и прямым приводом регулировки невзаимозаменяемы без подтверждения совпадения посадки.

Установка и регулировка

Работы выполняют на заглушенной и остывшей бензопиле, предварительно исключив случайный запуск двигателя. После снятия боковой крышки и ослабления крепления шины натяжитель устанавливают в штатное посадочное место. Штифт ползуна должен попасть в отверстие шины, а винт — вращаться без перекоса и закусывания. Крепеж шины сначала затягивают лишь настолько, чтобы она могла перемещаться при регулировке.

Натяжение выставляют при слегка приподнятом носке шины. Цепь должна прилегать к ее нижней кромке без заметного провисания, оставаться в пазу и перемещаться рукой в защитных перчатках без чрезмерного усилия. После окончательной затяжки гаек положение проверяют повторно. Регулировку проводят на холодной цепи: нагретая гарнитура изменяет длину, поэтому чрезмерная затяжка после работы создает лишнюю нагрузку при остывании.

Когда стоит заменить натяжитель

Проверка детали необходима, если винт прокручивается без перемещения шины, регулировка идет рывками, штифт не удерживается в отверстии, цепь невозможно настроить в рабочем диапазоне или головка винта повреждена отверткой. До установки нового натяжителя очистите посадочную зону и осмотрите отверстие шины, резьбовые сопряжения и крепеж боковой крышки. Если эти элементы деформированы или сильно изношены, одна замена натяжителя не устранит причину неправильной регулировки.
